Что такое балуны в системах видеонаблюдения? 02.04.2020

Что такое балуны в системах видеонаблюдения?

Для чего нужны балуны?

Балуны позволяют передавать видео с использованием витой пары вместо коаксиального кабеля. Слово «балун» происходит от сочетания терминов сбалансированный и несбалансированный. Функция симметрирующего устройства заключается в преобразовании несбалансированного сигнала в сбалансированный. Когда видеосигнал передается по коаксиальному кабелю, расстояние, пройденное сигналом, ограничивается, поскольку сигнал имеет вид несбалансированного сигнала, который подвержен радиочастотным помехам или шуму. Коаксиальный кабель имеет специальное экранирование для минимизации шума.

Балуны преобразуют видеосигнал в сбалансированную форму, в которой каждый провод в витой паре передает идентичный сигнал с противоположно поляризованными магнитными полями. Шум влияет на каждый сигнал одинаково. Когда сигналы объединяются, шум устраняется. Используя спроектированный симметрирующий балун, неэкранированная витая пара может передавать видео на гораздо большие расстояния, чем коаксиальный кабель, и с более низкой стоимостью кабеля.

Как использовать балуны с системами видеонаблюдения?

Балуны легче понять, как способ сделать камеры BNC совместимыми для использования с кабелем Cat5e / Cat6. Преимущество использования кабеля Cat5e / Cat6 заключается в его заметно более низкой стоимости и возможности значительно увеличить максимальную длину ваших трасс. При наличии нескольких типов балунов вам нужно внимательно изучить назначение каждого из них и определить, какой из них наиболее подходит для вашей ситуации.

Рассмотрим наиболее распространенные виды балунов:

Balun-P

Balun-P

Он будет отправлять видео с камеры безопасности, который имеет разъем BNC обратно к DVR, но не будет обеспечивать питание камеры. Вам все еще нужно проложить дополнительный 2-жильный кабель питания или использовать отдельный адаптер питания на месте камеры. Максимальная длина передачи видео зависит от типа сигнала камеры BNC. Для более старых аналоговых камер это 300 метров, а для HD-камер безопасности через коаксиальный кабель - 230 метров.

Balun-V

Balun-V

Еще один и гораздо более популярный вариант - это видео балун. Как следует из названия, он будет отправлять видео обратно на DVR, одновременно обеспечивая питание камеры через ту же длину Cat5e. Эти балуны потребуют от вас обжимать разъем RJ45 к обоим концам кабельной трассы. Как и для видеобаланса, максимальная длина передачи по кабелю Cat5e зависит от разрешения и типа сигнала камеры BNC.

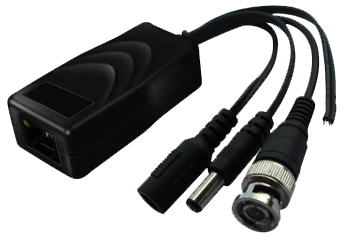

Balun PTZBalun PTZ

Эти балуны специально предназначены для использования с камерами Pan Tilt Zoom (PTZ), для которых требуется соединение для передачи данных RS485 с DVR. Как и Balun-V, здесь потребуется, чтобы вы обжимали разъемы RJ45 к обоим концам кабеля Cat5e. Разница в том, что на этих балунах будет дополнительное соединение для соединения данных RS485 на PTZ-камере и на задней панели DVR. Без этого у вас не было бы никакого контроля над аналоговой камерой PTZ, отрицая ее назначение. Как и два предыдущих варианта, максимальное расстояние зависит от типа и разрешения сигнала камеры.

Однако, как правило, поскольку камеры PTZ потребляют много энергии, мы не рекомендуем подключать их к кабелю CAT5e или CAT6 длиной более 30 метров.

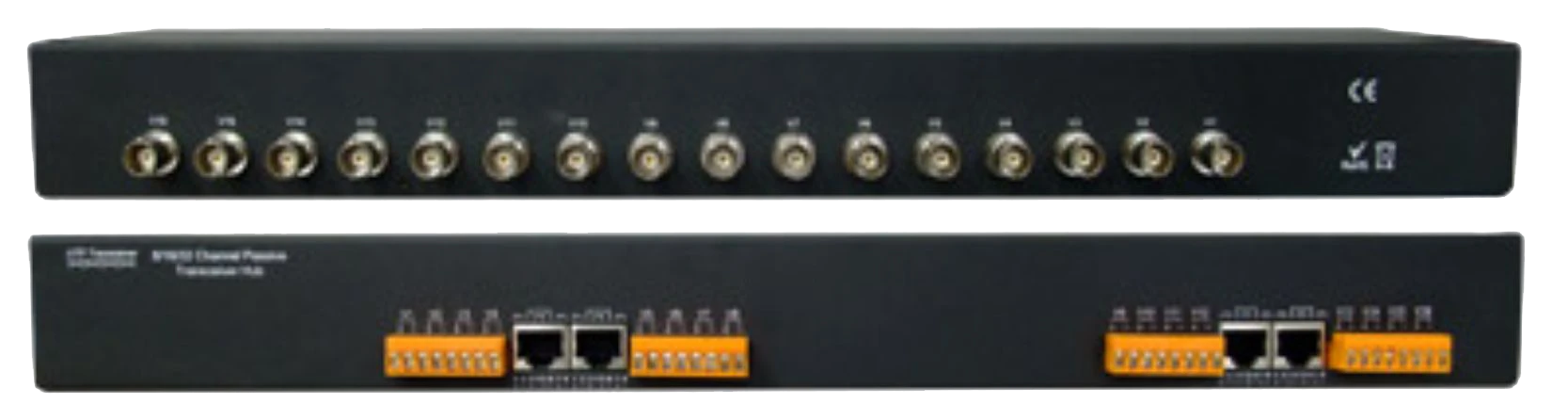

Пассивный приемопередатчик Balun

Здесь все становится немного интереснее. Пассивный приемопередатчик Balun работает аналогично предыдущим трем вариантам, но с ним вы сможете объединить необходимое количество видеобалансов.

Пассивный приемопередатчик Balun

Используя один пассивный приемопередатчик и видео балун для каждой камеры, вы можете упростить установку без нескольких маленьких балунов, висящих на задней панели DVR. Для камер HDCVI можно использовать до 250 метров с разрешением 1080P. Имейте в виду, что, как и видео-балун, вам нужно будет найти другой способ получить питание для вашей камеры.

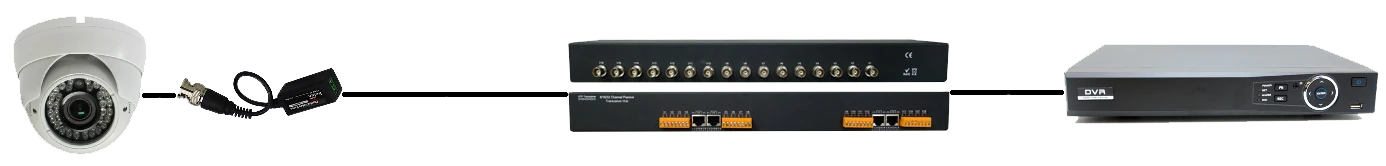

Схема работы балуна
