Что такое технология WDR в видеонаблюдении? 22.09.2022

Что такое технология WDR в видеонаблюдении?

Руководство по использованию видеонаблюдения с технологией WDR

Когда необходимо установить камеру в вестибюле здания, чтобы запечатлеть зону входа, общая проблема заключается в том, что в такой зоне часто есть много окон, что может привести к переэкспонированию изображения, что затрудняет съемку людей, входящих и выходящих из помещения. Камера видеонаблюдения с хорошим широким динамическим диапазоном (WDR) будет правильным решением в этой ситуации.

Что делает технология WDR?

Динамический диапазон относится к соотношению между наибольшим и наименьшим измеряемым количеством чего-либо. В случае видеонаблюдения динамический диапазон измеряет соотношение между самыми светлыми и самыми темными элементами изображения. Технология WDR отлично подходит для высококонтрастных сцен, одновременно уравновешивая яркость и затемненные области, поэтому изображение не выглядит размытым или слишком темным.

Децибелы (дБ) - это значение, с которым измеряется динамический диапазон. IHS определяет WDR на уровне 60 дБ или больше, хотя нередко можно увидеть камеры WDR с возможностями 120 дБ и более. Однако имейте в виду, что у каждого производителя есть свой метод определения дБ камеры. Таким образом, при сравнении таблиц данных продукта возможно, что камера с более низким коэффициентом передачи превосходит по характеристикам камеру с более высоким коэффициентом дБ.

Как это работает?

Камеры видеонаблюдения с технологией WDR используют либо Digital WDR (DWDR), либо True WDR. True WDR использует датчики изображения и цифровой сигнальный процессор (DSP) для обеспечения равномерного освещения всех областей изображения. Камера с поддержкой True WDR имеет датчики, которые выполняют два сканирования каждого кадра видео. Первый, на низкой скорости (для захвата большего количества света), показывает изображение при нормальном освещении. Второе сканирование выполняется на высокой скорости, чтобы в целом уловить меньше света и получить изображение с ярким фоном. DSP объединяет два сканирования, чтобы сформировать единое сбалансированное, хорошо освещенное изображение.

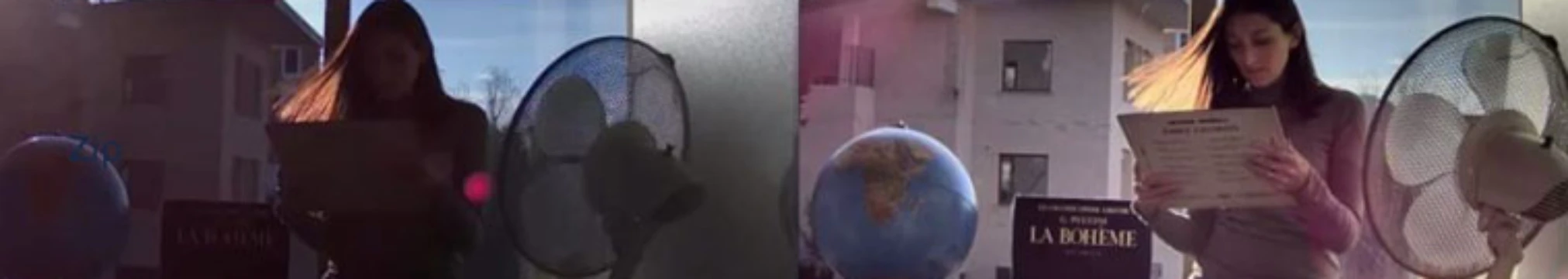

пример использования WDR

DWDR использует алгоритмы вместо датчиков для цифрового увеличения яркости слишком темных областей и затемнения слишком ярких областей. DWDR использует микросхему DSP вместо датчика изображения для обеспечения WDR. Он регулирует каждый отдельный пиксель изображения и соответственно рассчитывает экспозицию. У этого метода есть некоторые ограничения: интенсивные манипуляции с пикселями приводят к более зернистому изображению в целом. С другой стороны, DWDR не требует дорогостоящих датчиков изображения, поэтому DWDR может быть более экономичным вариантом, когда WDR необходим.

Когда у вас нет технологии WDR

Есть два варианта улучшения экспозиции изображения без использования WDR. В высококонтрастной сцене с сильным освещением камера настроится на среднее освещение, которое затемняет изображение. Если WDR недоступен, компенсация задней подсветки (BLC) увеличивает яркость изображения, чтобы вы могли лучше видеть более темные детали. BLC - это устаревший метод, который использует DSP для увеличения уровня экспозиции для всего изображения. Вместо того, чтобы балансировать яркость на пере экспонированных и неэкспонированных областях изображения, как это делает WDR, он увеличивает яркость всего изображения.

Компенсация засветки (HLC) - это технология, при которой датчики изображения обнаруживают сильный свет внутри изображения и уменьшают экспозицию в этих областях для повышения общего качества изображения. В тускло освещенной сцене с ярким освещением, вызванным горячими точками (например, фары, уличные фонари), общее изображение может стать слишком темным. Если WDR недоступен, используйте HLC. Камера автоматически подавляет источники яркого света, обеспечивая правильную экспозицию соседних областей.

Заключение

Независимо от указанного значения в дБ результаты изображения будут зависеть от сложности и количества движения в сцене. Перед тем, как выбрать камеру, всегда лучше проверить, соответствует ли она вашим потребностям и ожиданиям.

На нашем сайте вы сможете заказать установку видеонаблюдения под ключ. Наши менеджеры помогут подобрать для вас подходящую систему видеонаблюдения, которая будет отвечать вашим требованиям и запросам. Свяжитесь с нами для БЕСПЛАТНОЙ консультации по продуктам видеонаблюдения.
