Как добавить микрофон в IP-камеру? 07.04.2020

Как добавить микрофон в IP-камеру?

Руководство по подключению внешнего микрофона для IP камеры

Большинство IP камер видеонаблюдения не оснащены встроенными микрофонами. Это означает, что необходимо вручную добавить микрофон для записи звука. Большинство камер IP-безопасности с возможностью ввода звука имеют аудиоразъем RCA для подключения микрофона. Некоторые купольные IP-камеры имеют специальный соединительный блок. В любом случае ручное подключение и настройка внешних микрофонов к IP-камере очень просто, как показано в этом руководстве.

Как узнать какая у вас камера?

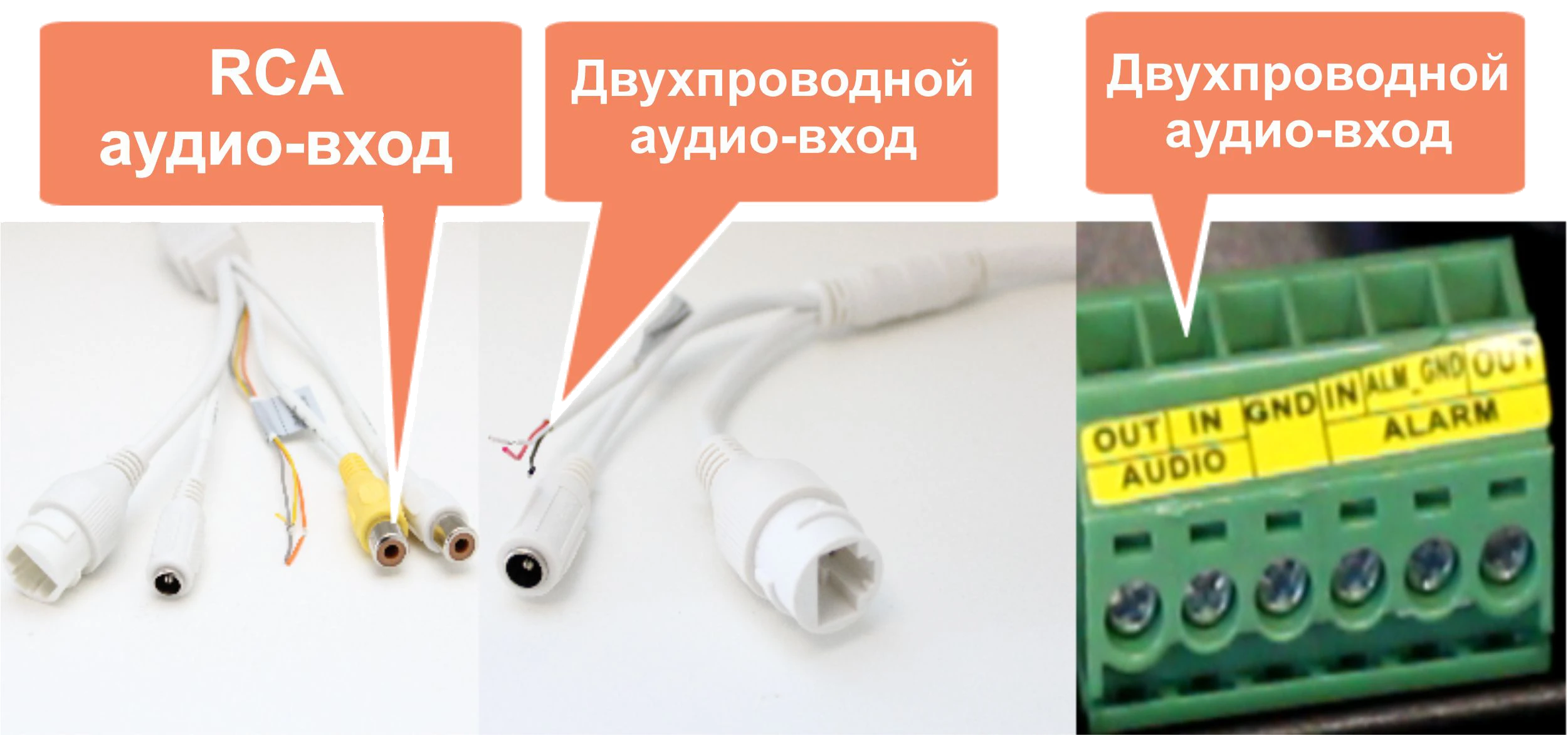

Если вы не уверены, вот краткое изображение, которое поможет вам понять, какой тип аудиоподключения имеет ваша IP-камера.


В зависимости от того, подключена ли к вашей камере RCA или двухпроводная линия, следуйте соответствующим разделам ниже.

  • Подключение микрофона через вход RCA;

  • Подключение микрофона с помощью двухжильного провода;

  • Включение аудиовхода на камере;

Настройка для IP-камер с разъемами RCA аудио-вход

Что нужно?

Вот что вам нужно для подключения микрофона к IP-камере, имеющей аудиовходы RCA:

  1. Наружный микрофон или внутренний микрофон;

  2.  Источник питания 12 В постоянного тока, 500 мА;

  3. Адаптер с разъемом RCA "папа".

Вы также можете использовать PoE с кабелем делителя постоянного тока.

Как подключить микрофон к IP-камере с аудиовходом RCA

Ниже приведена схема подключения внешнего микрофона к аудиоразъему RCA на IP-камере.

схема подключения микрофона

Подключить микрофон легко, выполнив следующие простые действия:

  1. Подключите микрофон к аудиовходу RCA, используя разъем RCA "папа" - RCA "папа"

  2. Для более длинных расстояний между камерой и микрофоном вы можете использовать кабель RCA с концами "папа" для подключения входа и выхода.

  3. Подсоедините разъем питания от источника питания 12 В постоянного тока к гнезду питания на микрофоне.

Кроме того, вы также можете использовать PoE с делителем мощности постоянного тока 1 к 2, чтобы использовать PoE для микрофона и камеры. Просто подключите кабель PoE к разделителю PoE. Затем разделите питание камеры и микрофона с помощью разветвителя постоянного тока. Затем кабель для разветвителя PoE подключается к камере.

После того, как вы правильно подключили микрофон к камере, вы можете перейти к остальной части статьи, чтобы узнать, как включить аудиовход камеры для прослушивания и записи.

Настройка для IP-камер с линейным аудиовходом

Некоторые IP-камеры имеют встроенный линейный аудиовход или двухпроводный вывод, для подключения которого требуется двухпроводное соединение. Поначалу может показаться странным, как микрофон с разъемом RCA подключается к двухпроводному входу. Например, в следующем разделе мы используем видео балансировочный разъем, разъем BNC-RCA и двухпроводный провод для подключения микрофона к блоку линейного входа.

Что нужно?

Для подключения микрофона к камере с линейным аудиоподключением, состоящим из двухпроводного кабеля, потребуются следующие элементы.

  1. Наружный микрофон или внутренний микрофон;

  2. Источник питания 12 В постоянного тока, 500 мА;

  3. Видео Балун;

  4. Разъем BNC "мама" - "RCA"

  5. Двухжильный провод для балунов.

Если Вы не знаете что такое балуны для видеонаблюдения, рекомендуем прочитать нашу предыдущую статью "Что такое балуны в системах видеонаблюдения?"

Как подключить микрофон с помощью двухжильного провода?

Метод тот же, даже если ваша камера оснащена двухпроводным аудиовходом на косичке.

Вот, что нужно сделать:

  • Откройте крышку купола камеры с помощью прилагаемого шестигранного ключа. Не используйте отвертки с электроприводом или дрели, иначе вы повредите купол;

  • Соедините гнездо BNC с гнездом RCA и балун;

  • Подсоедините штекер RCA к входу RCA на микрофоне;

  • Используйте видео балун, чтобы соединить два провода, затяните винты для проводов;

      а) Убедитесь, что вы помните полярность для ваших проводов. Мы рекомендуем использовать красный для положительного провода и черный / полосатый для заземления / отрицательного провода;

      b) Плохое соединение или неправильная полярность не будут записывать звук или создавать громкие помехи;

  • Найдите небольшую резиновую вставку рядом с блоком Audio / Alarm и создайте маленькое отверстие для проводов;

  • Слегка открутите винт для разъема Audio-In на блоке. Вставьте положительный провод от видео балуна и прикрутите его;

  • Слегка открутите винты для заземления (GND). Вставьте заземляющий провод от видео балуна и прикрутите его;

  • Подсоедините кабель питания для микрофона к источнику питания 12 В постоянного тока, который подключен к электрической розетке переменного тока. Подключите источник питания к микрофону;

      а) В качестве альтернативы вы можете использовать разветвитель PoE с разветвителем постоянного тока 1 к 2;

      b) Подключите кабель PoE для камеры к разделителю PoE. Затем подключите разветвитель PoE к разветвителю постоянного тока 1 к 2;

      c) Подключите камеру и микрофон к разъемам делителя мощности постоянного тока;

      d) Подключите разъем RJ45, идущий от разветвителя PoE, к разъему на камере;

После того, как вы, наконец, подключите камеру и микрофон, вы можете продолжить следовать остальной части этого руководства, чтобы узнать, как включить аудиовход на камере.

Как включить аудиозапись на IP камеру

После того, как все подключено, вы должны настроить камеру на распознавание и использование внешнего микрофона. Этот шаг чрезвычайно важен, прежде чем пытаться прослушать и записать звук. Не думайте, что камера автоматически записывает звук при подключении микрофона.

Использование браузера для включения и изменения настроек звука

Этот процесс требует знания IP-адреса камеры. При помощи этого адреса, вы сможете подключиться к вашей камере и произвести необходимые настройки для включения микрофона.

После того, как вы подключились к своей камере - перейдите на страницу «Камера» > «Аудио». Там вы найдете настройки звука. Вы можете включить звук для основного потока или дополнительного потока, настроить параметры громкости и включить фильтр шума. Также, если у камеры есть встроенный микрофон, вы можете настроить его на использование внешнего микрофона.
