CBR против VBR 11.04.2018

CBR против VBR

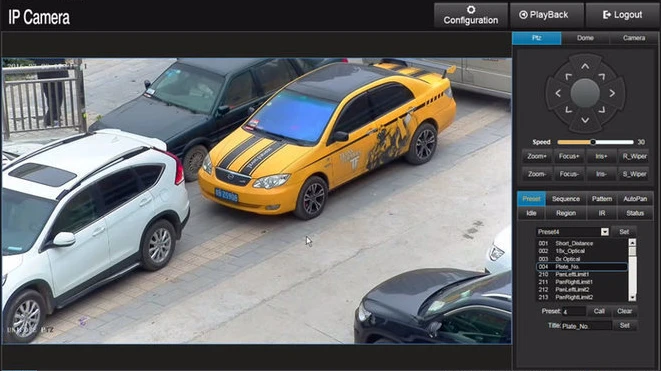

   От битрейта напрямую зависит не только качество изображения, но и объем архива. Именно здесь в игру и вступают такие режимы как CBR и VBR. Для приведенных ниже экспериментов применялась скоростная поворотная камера так как изменить сцену на ней проще простого.

Для начала CBR

   CBR – режим основанный на постоянном, непрерывном битрейте. То есть пропускная способность вообще не меняется. С помощью поворотной камеры было сымитировано движение в кадре, используя кодек сжатия H264 и установив предельный CBR 8Мбит/c.
На данном графике четко видно, что битрейт вообще не меняется во время движения в кадре. Собственно, ничего удивительного, так как активность постоянная. После чего, мы направили камеру на место где движения нет вообще – активность осталась неизменной.
Вывод – независимо от сцены, нагрузка не меняется, то есть нет никакого риска потери качества.

Теперь разберемся с VBR-режимом

   VBR – режим с переменной скоростью передачи данных. То есть поток меняется в зависимости от сцены. Для проведения тестов устанавливаем кодек сжатия H264, VBR 8 Мбит/c.
На тесте слева мы все еще видим режим CBR, а начиная со средины, включаем VBR и создаем имитацию активного движения в кадре при помощи вращения камеры (горизонтального сканирования).

   Как можно заметить, график стал разбитым, а битрейт возрос до 10 Мбит что превышает заданный в настройках лимит на 25%!
Давайте посмотрим на график активности в сценах без движения, максимальная установка VBR 8 Мбит/c. И видим, что битрейт упал до 5 Мбит, движения в кадре нет, снова график ровный, нагрузка на сеть стабильная, но что случится если в кадре вновь возникнет резкое движение – битрейт внезапно возрастает с 5 до 8 Мбит.
Вывод – стабильная нагрузка отмечается только в кадрах без движения, как только активность перед камерой возрастает, растет и нагрузка, причем довольно существенно!

Итоги тестов

   CBR показывает стабильный уровень битрейта независимо от сцены, не создает резких перепадов нагрузок. Данный режим позволяет максимально точно предсказать необходимый объем архива что в свою очередь является огромным преимуществом. Из негативных сторон – битрейт занимает намного больше места в архиве.
VBR реагирует исключительно на активность в кадре, позволяет существенно экономить пространство на жестком диске. Но недостатков у него куда больше чем у CBR. Так при росте активности в кадре будет расти и битрей, а с учетом использования нескольких камер пропускная способность системы очень быстро может приблизиться к предельной, следствие – масса артефактов и искажений на итоговой картинке в плоть до полного зависания системы. Даже приблизительный объем при таком режиме рассчитать довольно проблематично.

   Проблема в том, что при монтаже систем видеонаблюдения многие рассчитывают с учетом переменного битрейта, то есть VBR (8Мбит/c) и даже не задумываются о том, что при появлении активности в кадре битрейт может приблизится к 10Мбит/c, а это в свою очередь ведет к сильным глюкам и зависанию системы. Вопрос – а зачем тогда вообще нужна такая никчемная система видеонаблюдения? При расчете системы желательно иметь неплохой запас пропускной способности, вплоть до 50%.

Доп. поток в IP СВН

   Сегодня, все представленные на рынке более-менее современные камеры поддерживают многопоточность. Минимум 2 - максимум 4 камеры. Каким образом это можно использовать?
Первый поток, main stream, применяется для отображения максимального разрешения камеры. А второй, дополнительный (sub stream), имеет куда меньшее разрешение, максимально ограниченное на 720p, но чаще всего даже D1.

   На нашем сайте Вы можете ознакомиться с услугами по установке видеонаблюдения, там же Вы сможете для себя подобрать систему видеонаблюдения. Для более подробной информации Вы всегда можете позвонить нашим менеджерам.
