Ангар в Троицке д. Львово

Описание

Для ангара в деревне Львово мы подготовили видеонаблюдение за зданием и прилегающими зонами с просмотром через телефон. Здесь требовалось связать удалённые точки с оборудованием внутри ангара и организовать доступ к изображениям без постоянного присутствия заказчика на объекте.

Камеры и проводка вокруг ангара

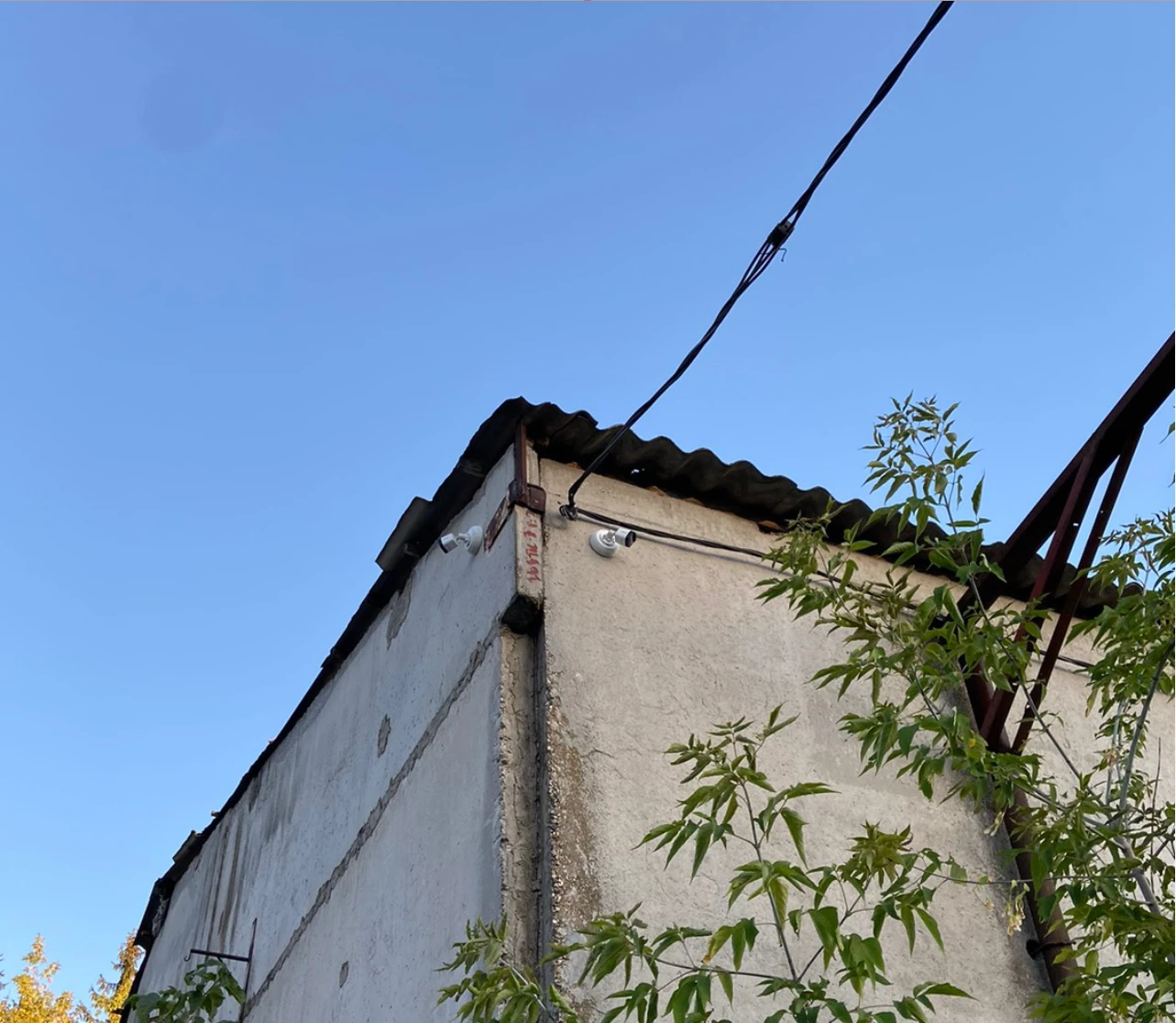

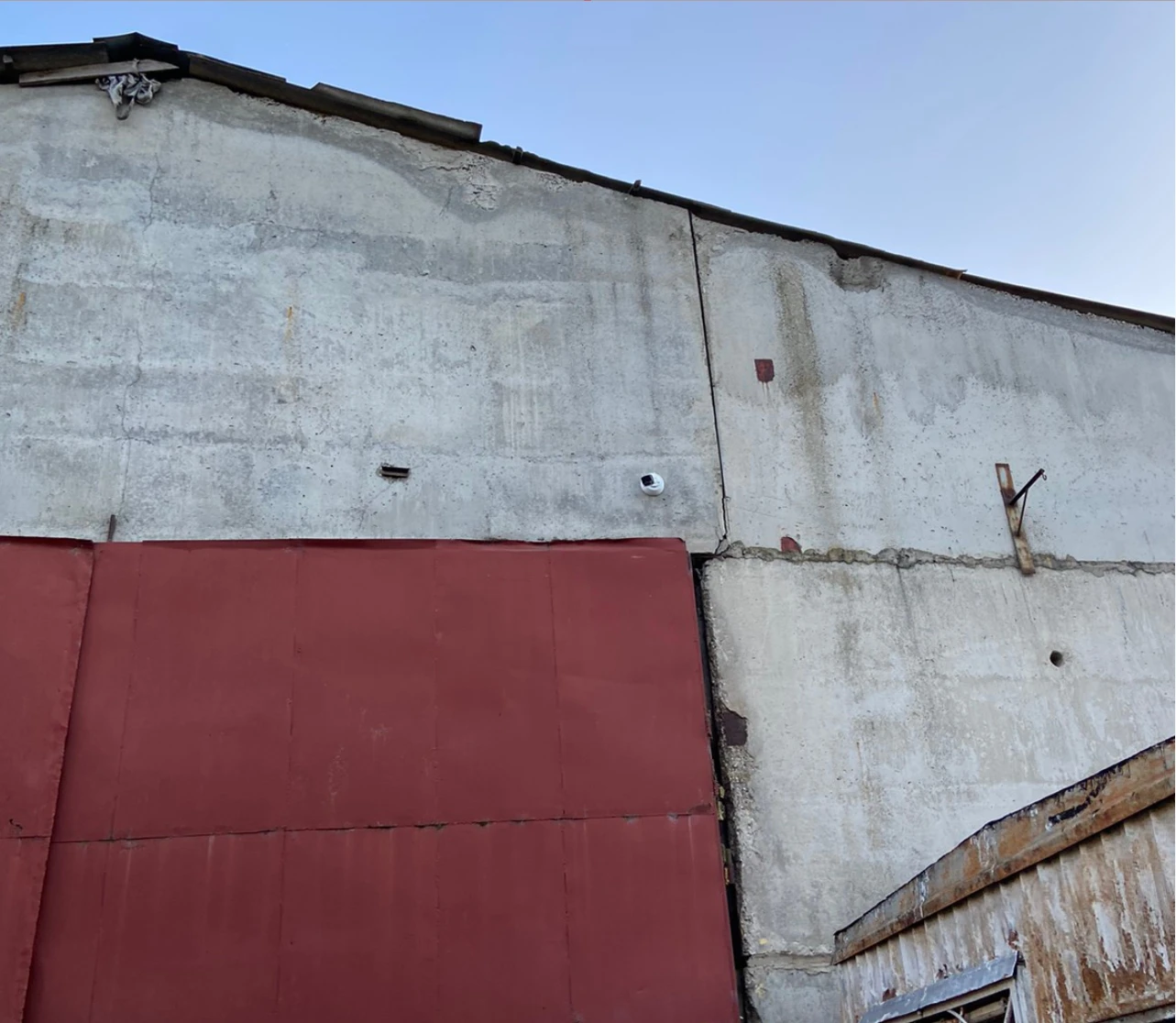

Систему собрали на семи HD-TVI-камерах HiWatch: шести на 5 Мп и одной на 8 Мп. Входная точка показывает пространство перед воротами, а камеры на углах дают виды вдоль боковых стен. Места крепления выбирали относительно проходов и здания, не ограничиваясь одной общей картинкой со стороны въезда.

Для подключения использовали наружный комбинированный кабель КВК: в его составе проходят видеосигнал и питание. Трассы свели к оборудованию записи. При переходах через стены выполнили проходы под кабель; возле камер поставили монтажные коробки для соединений.

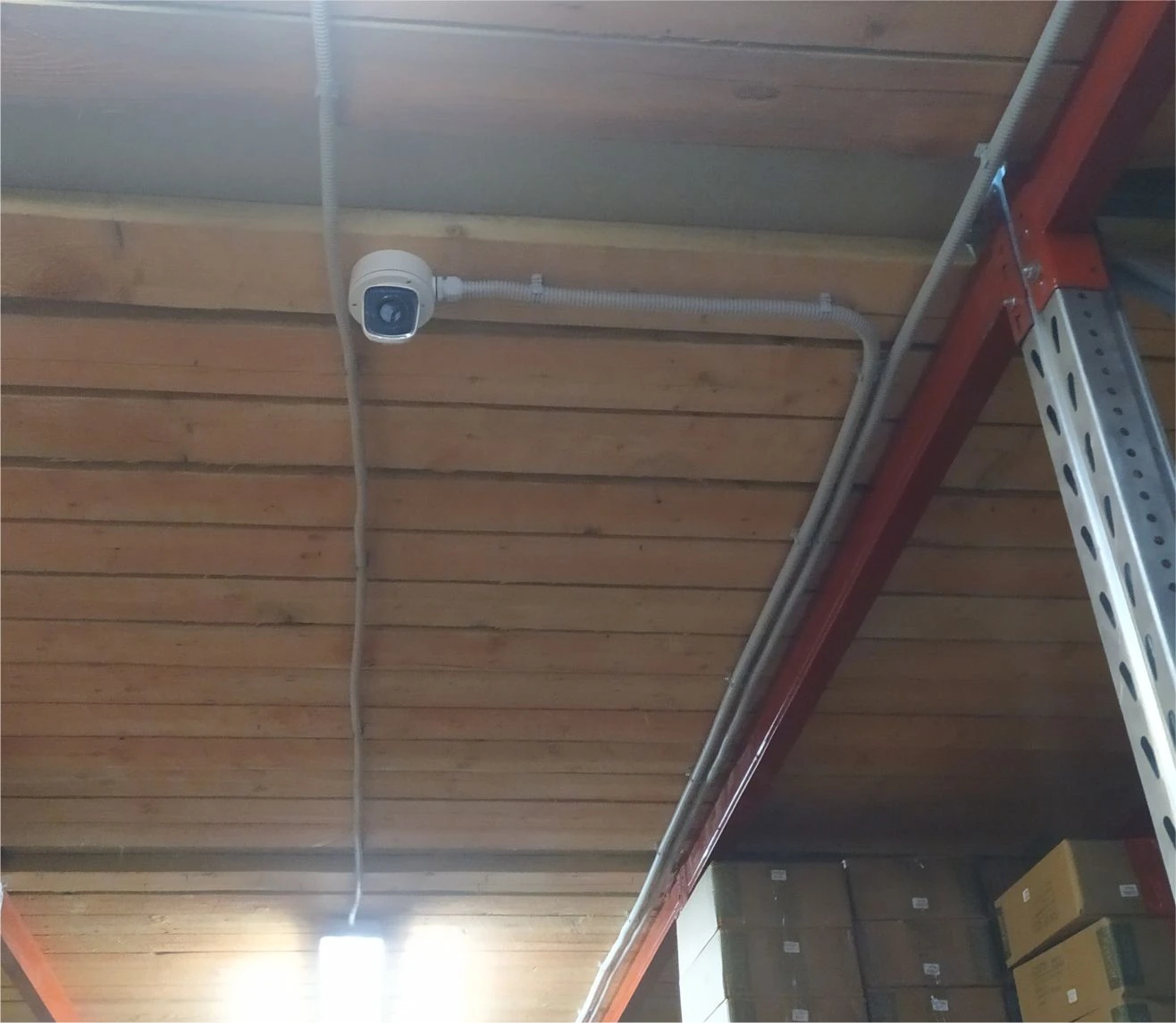

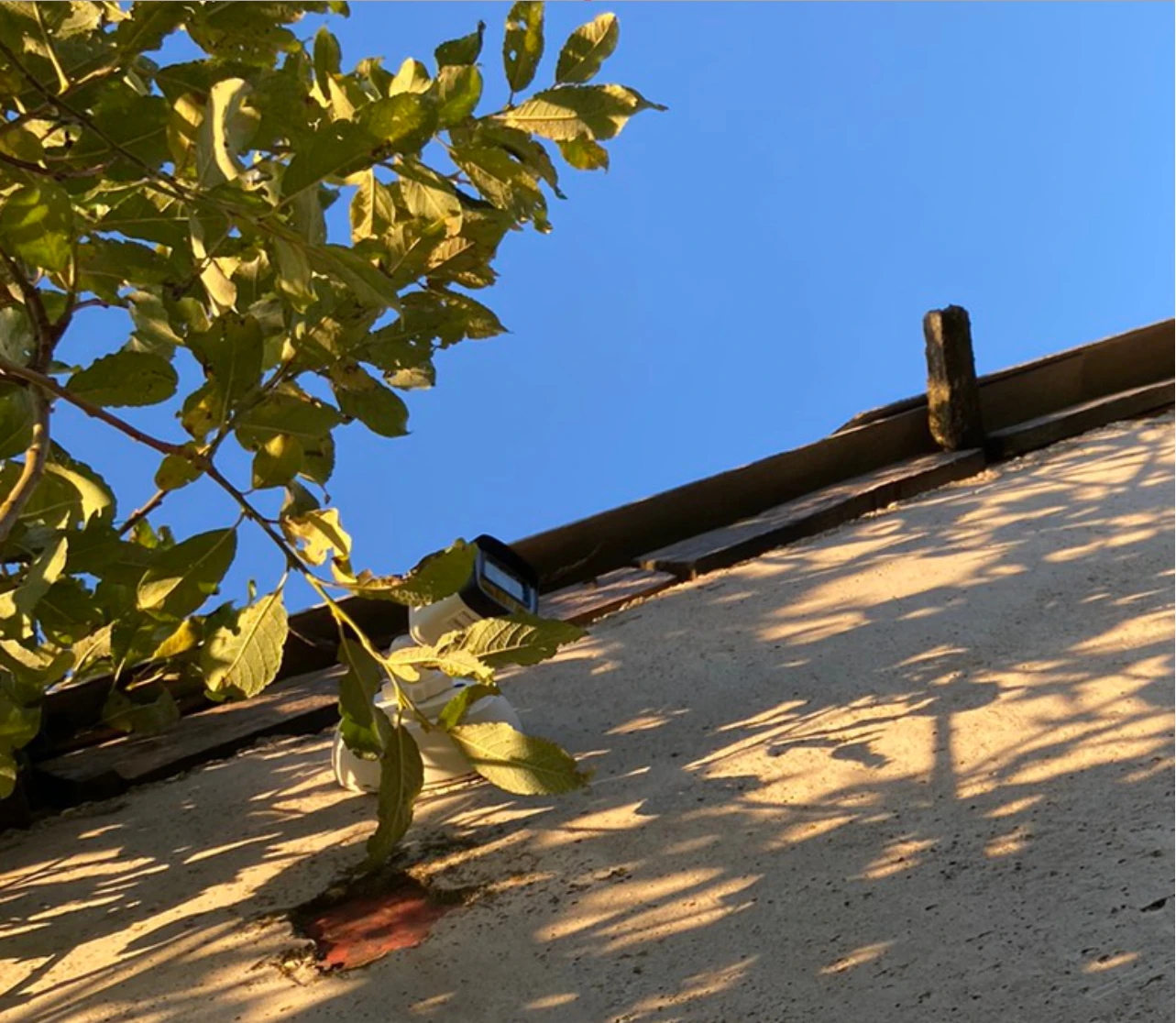

Камеры закрепили на стенах рядом с углами и под краем кровли. На длинном складском строении это разные монтажные точки: от положения кронштейна зависит, сколько пространства вдоль стены видно за выступающими частями здания. При настройке уточнили направление каждой камеры.

Запись и питание в одном шкафу

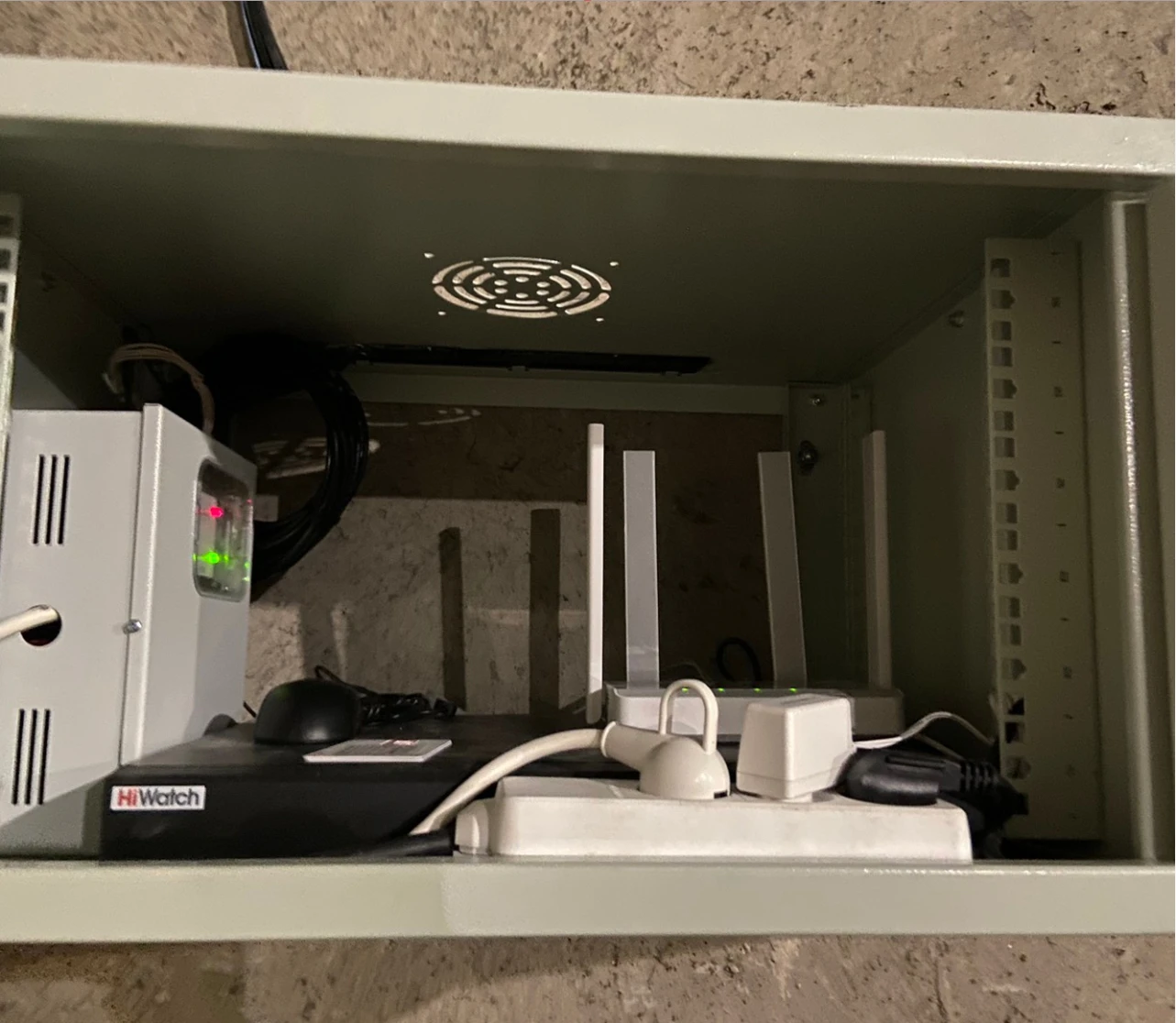

Внутри ангара закрепили телекоммуникационный шкаф. В нём собрали видеорегистратор, роутер, резервированный источник питания и аккумулятор. Кабельные линии наружных точек подходят к общему месту подключения, а не к разрозненным устройствам в разных частях помещения.

Для архива установили диск на 2 ТБ. Подключённая камера HiWatch DS-T800(B) с объективом 2,8 мм передаёт изображение на регистратор по HD-TVI, как и остальные камеры этой системы. Более высокое разрешение одного канала не меняет принцип подключения и записи остальных точек.

Доступ с телефона и передача системы

Для удалённого подключения использовали 4G-роутер Keenetic Runner. При установке видеонаблюдения на складе настроили регистратор и мобильный доступ, чтобы заказчик мог открыть изображения за пределами объекта. Локальная запись при этом ведётся на диск внутри ангара.

Заказчику объяснили, как пользоваться удалённым просмотром. Порядок подключения и основные проверки при отсутствии изображения можно найти в инструкции по просмотру камер с телефона.

Работы заняли два дня. Камеры, кабельные линии, запись и мобильный доступ объединили в рабочую систему наблюдения за складским объектом.

Стоимость проекта
132 570
₽
С учётом НДС
  • Время реализации
    2 дня
  • TVI-камеры
    Внешние
    7 шт.
  • Производитель
    HiWatch
  • Трудность монтажа
    Стеновые проходы
  • Особенности
    Доступ через 4G
Адрес установки
  • г. Москва, Троицкий адм. окр., д. Львово.
Оборудование
  • Цилиндрическая HD-TVI-камера 5 Мп
  • Цилиндрическая HD-TVI-камера 8 Мп
  • Гибридный видеорегистратор
  • Жёсткий диск 2 ТБ
  • Настенный телекоммуникационный шкаф
  • Роутер 4G
  • Резервированный источник питания
  • Аккумулятор
Исполнители
  • Быков Дмитрий
    Быков Дмитрий
    Менеджер проектов
  • Балашов Михаил
    Балашов Михаил
    Инженер-монтажник
  • Притчин Дмитрий
    Притчин Дмитрий
    Монтажник
