В коттеджном посёлке таунхаусов «Александровский» на Новой Риге мы установили 58 IP-камер Pelco и объединили их с двумя видеосерверами и постом охраны. Работы охватили периметр, въезды, внутренние улицы и инфраструктурные объекты. Для записи предусмотрели систему хранения ёмкостью 70 ТБ, для текущего наблюдения — четыре монитора на посту охраны.
Как распределили 58 камер по территории

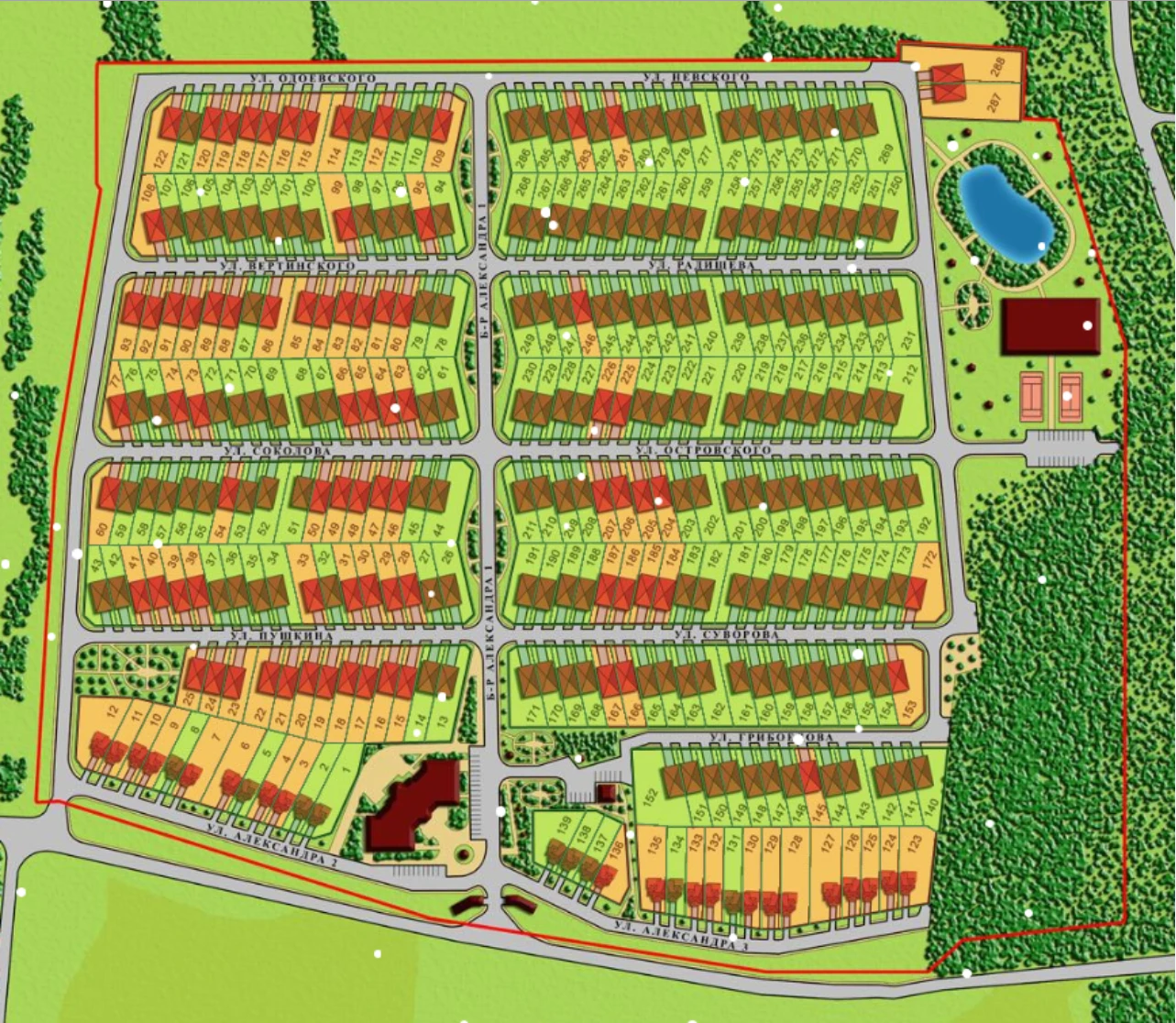

На этапе проектирования видеонаблюдения определили точки установки и направления обзора. Планировка посёлка требовала учитывать протяжённую внешнюю границу, ряды таунхаусов, перекрёстки и отдельные объекты инфраструктуры.
Камеры распределили по трём группам:
- 36 камер — вдоль периметра посёлка;
- 9 камер — у въездных и входных групп;
- 13 камер — на основных перекрёстках и возле инфраструктурных объектов, включая подстанцию и хозяйственные зоны.
Уличные камеры на отдельных опорах

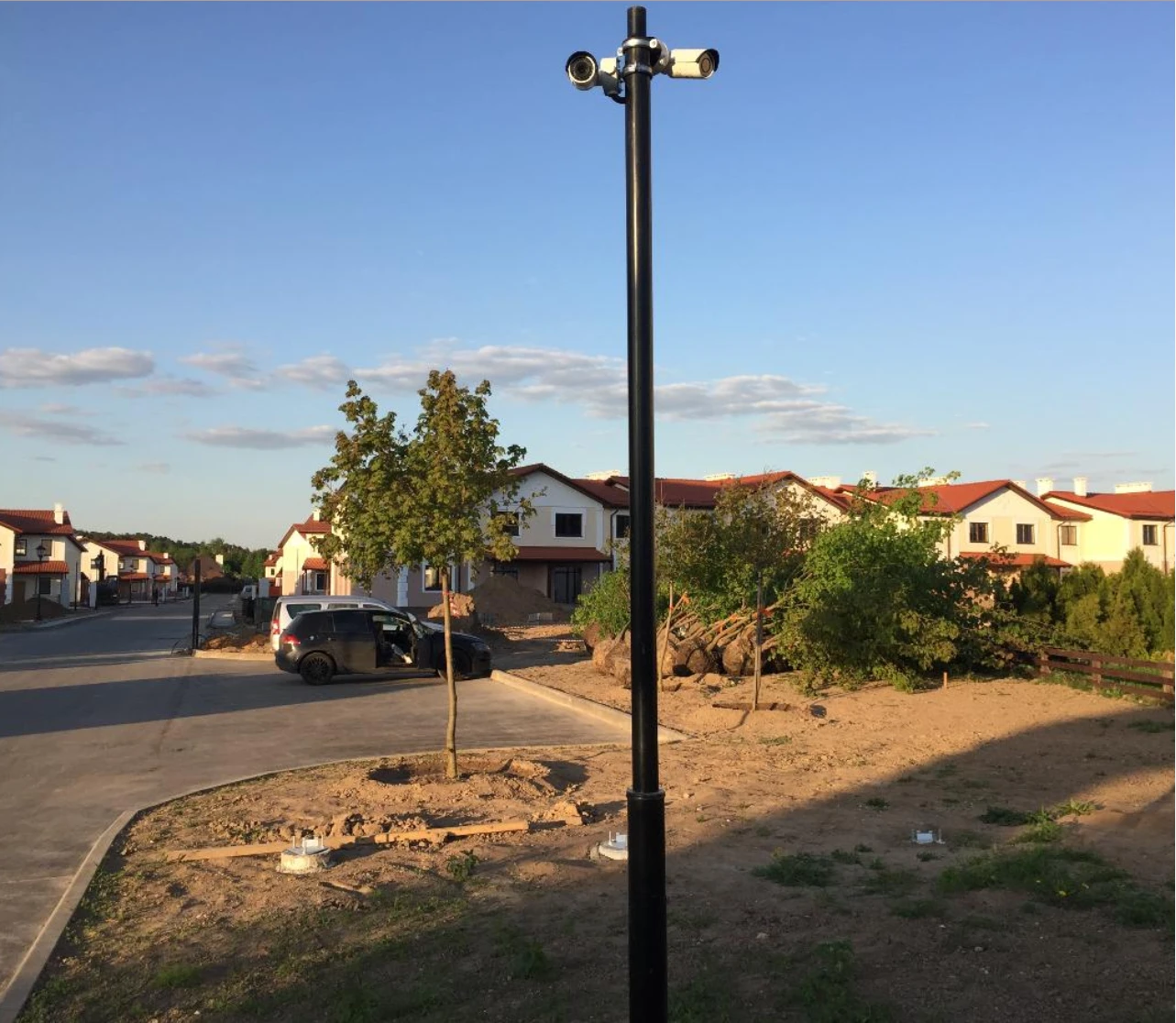

Для размещения оборудования установили металлические опоры. Это позволило выбирать монтажные точки вдоль периметра и улиц, учитывая нужное направление наблюдения и расположение жилых домов.

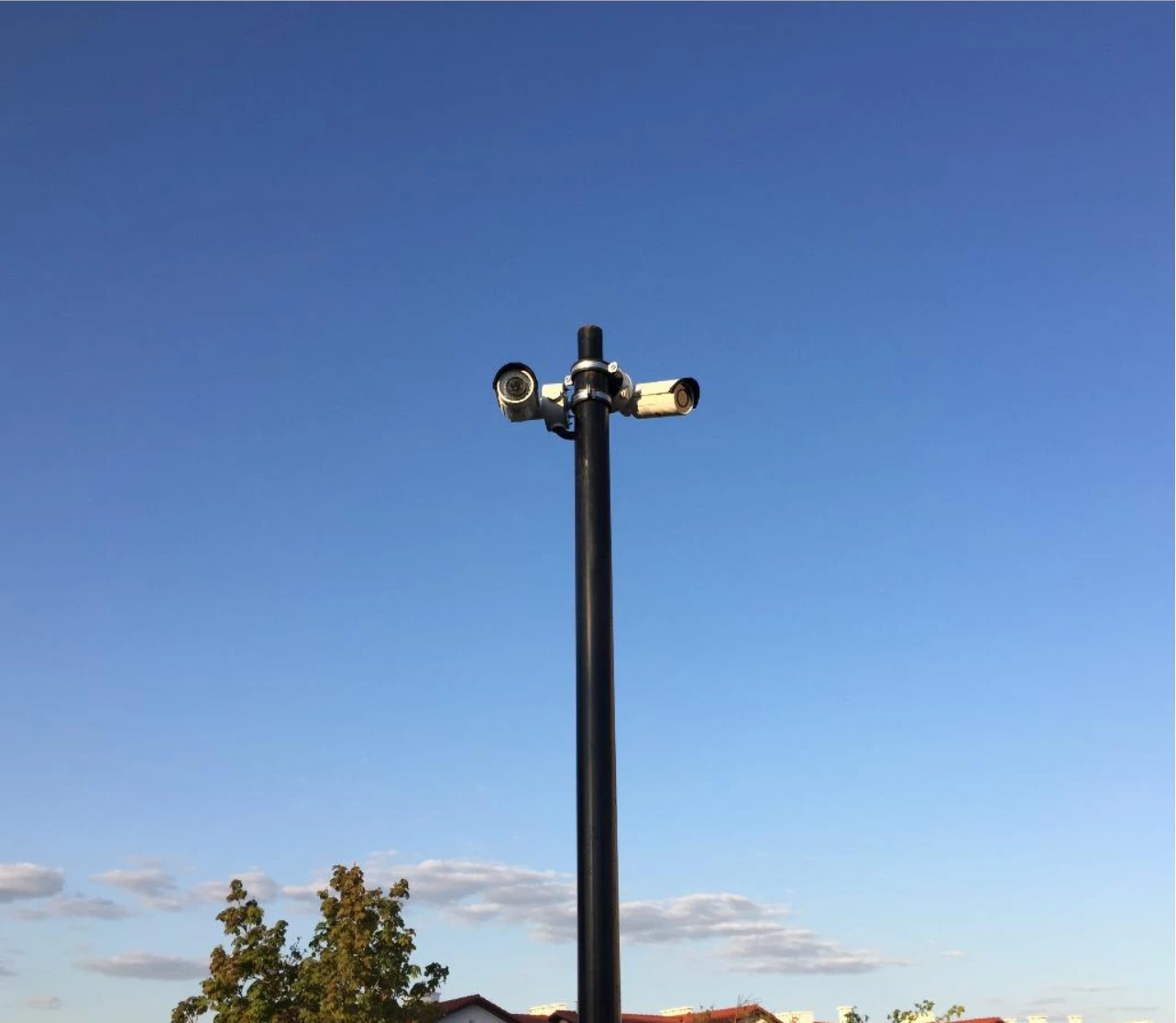

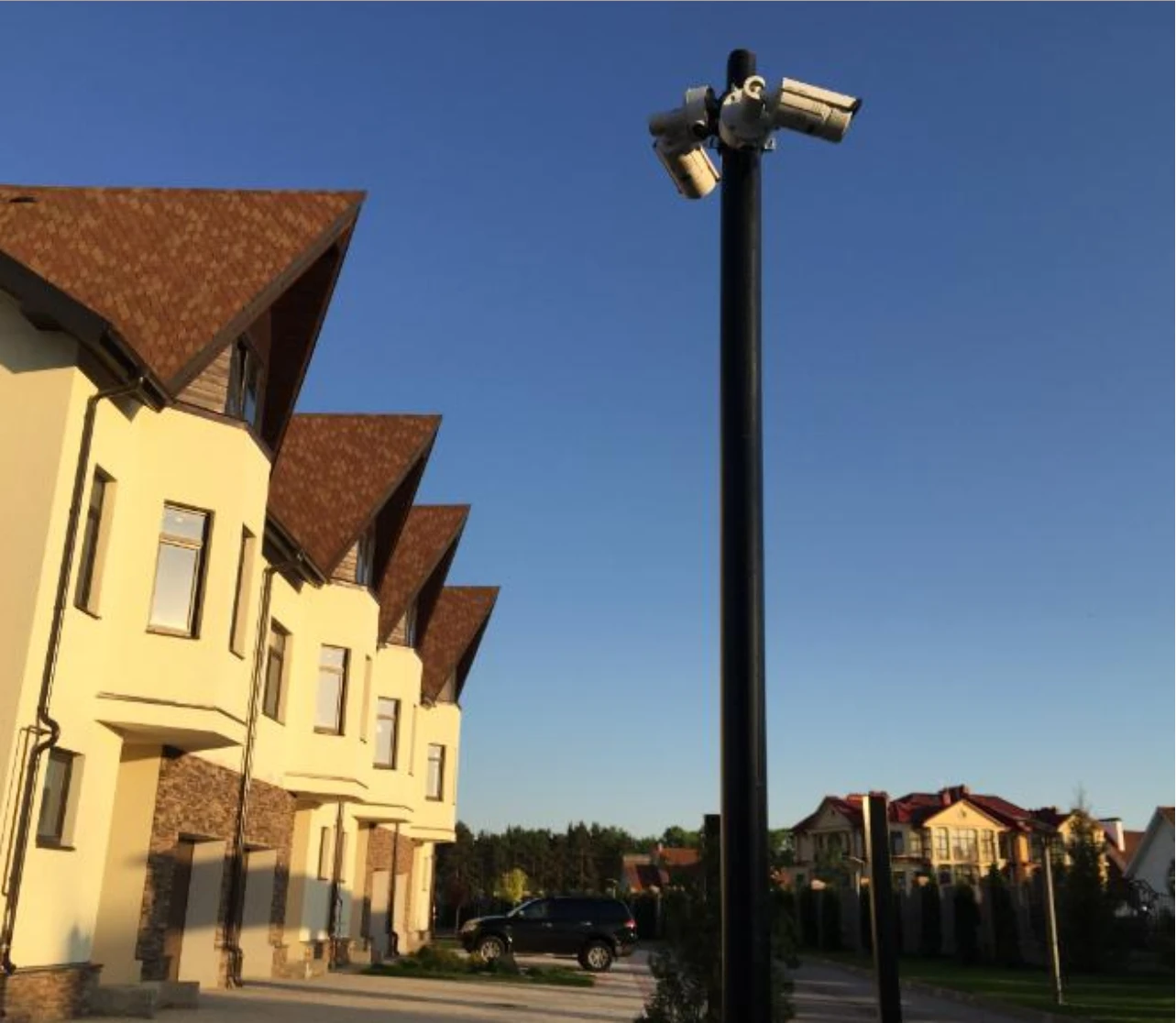

Цилиндрические камеры закрепили в верхней части опор. На некоторых опорах разместили по две камеры, направленные в разные стороны. С одной монтажной точки они показывают соседние участки территории.
Связь между камерами и центральным оборудованием
Видеопотоки с уличных камер собрали на центральном оборудовании. Линии связи объединили периметр, въездные группы и внутренние участки с серверной частью системы.
Для основных линий предусмотрели физическое и аппаратное резервирование. Его назначение — снизить зависимость распределённой системы от отдельного канала связи и повысить устойчивость передачи данных.
Два видеосервера и архив на 30 дней
Для обработки и записи видео установили два сервера на базе процессоров Intel Xeon. Они работают с потоками от 58 камер Pelco и обеспечивают работу с видеоархивом.
Общая ёмкость системы хранения составляет 70 ТБ. Архив рассчитан на 30 дней записи.
Пост охраны с четырьмя мониторами

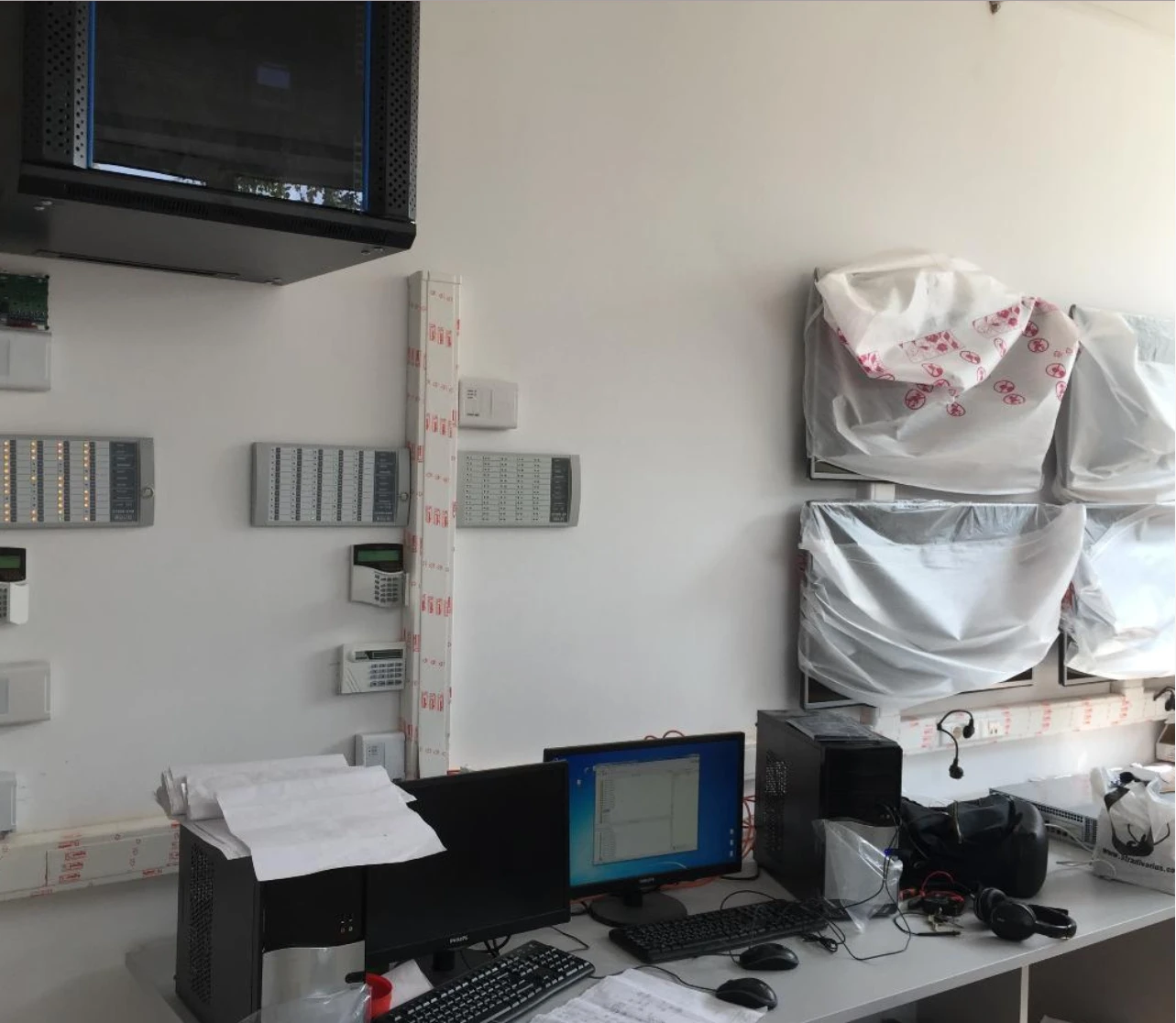

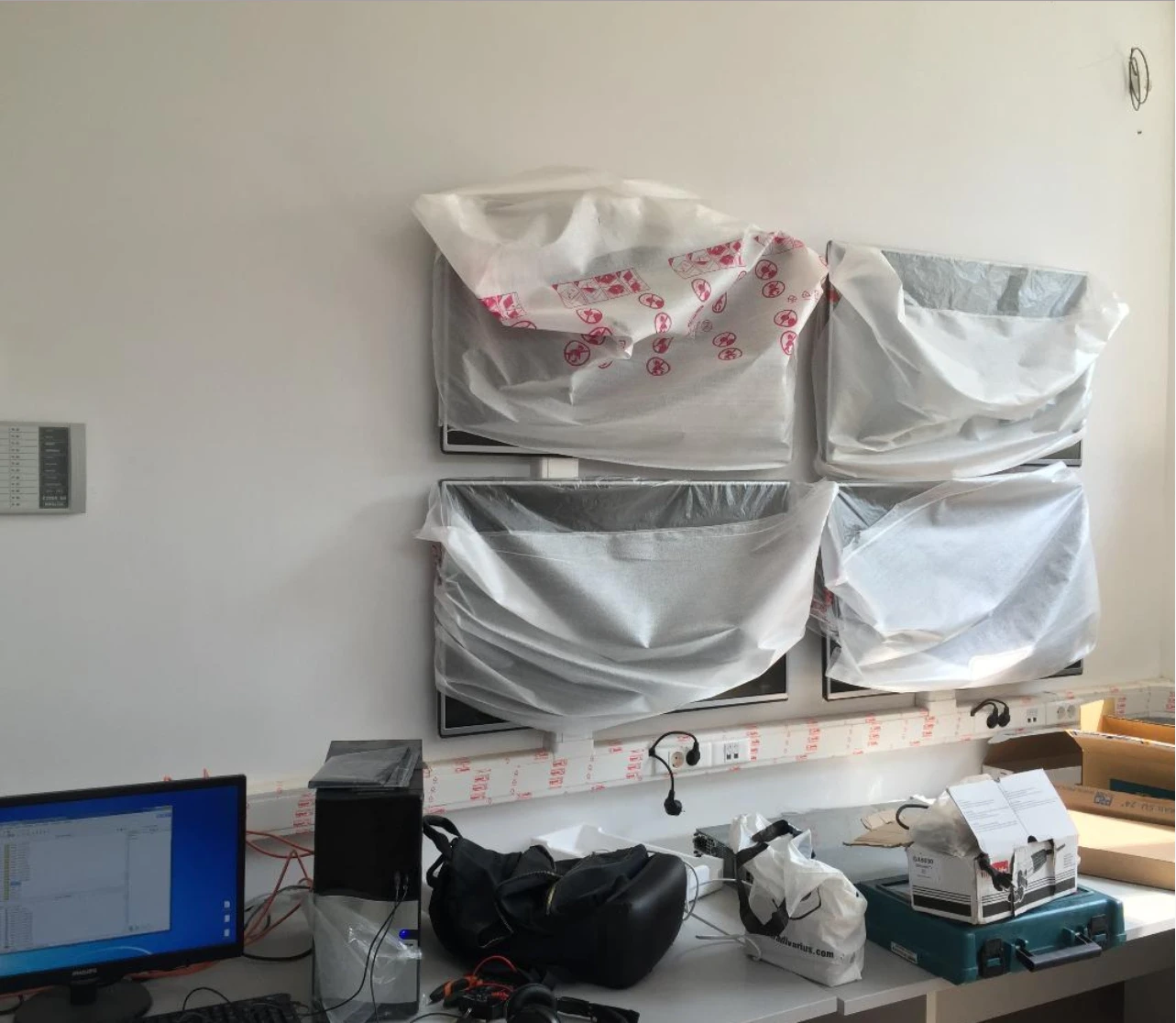

На посту охраны установили четыре монитора диагональю 42 дюйма, расположенные в два ряда. Здесь же разместили оборудование и телекоммуникационный шкаф, организовали подключения к рабочему месту.
С такого поста охрана наблюдает за периметром, въездами и внутренними улицами. В проекте видеонаблюдения коттеджного посёлка четыре экрана позволяют одновременно вывести разные зоны территории.
Что выполнили за 35 дней
Реализация проекта заняла 35 дней. Работы включали проектирование видеонаблюдения, установку опор и камер, организацию линий связи, подключение серверов, системы хранения и мониторов.
Посёлок получил видеонаблюдение за периметром, въездами и внутренней инфраструктурой, а охрана — централизованный просмотр и архив за 30 дней. Камеры, линии связи, серверы и рабочее место рассчитаны на совместную работу в масштабе всей территории.
