На первый взгляд здесь обычные офисные помещения: рабочие столы, коридоры, двери между кабинетами. Но часть комнат используется для хранения и сортировки товара. Коробки перемещаются, стеллажи меняют положение, а сотрудники работают рядом с ними. Камеру можно закрепить за час — гораздо сложнее выбрать точку, из которой происходящее будет видно и после очередной перестановки.

Для этого объекта «Территория Безопасности» выполнила комплексное оснащение: модернизировала видеонаблюдение, проложила кабельную сеть между помещениями и этажами, организовала подключения в серверной, установила точки Wi-Fi и настроила контроль доступа по лицу. Работы шли этапами с конца сентября до декабря.

Сначала разобрались с планировкой и обзором камер

Объект состоит из нескольких разных зон. В одних помещениях сотрудники сидят за столами, в других сортируют и размещают товар; между ними проходят коридоры. Для камер это разные задачи: где-то важно видеть вход и перемещение людей, где-то — рабочий участок целиком, а где-то — проход между стеллажами.

На объекте уже действовала система видеонаблюдения. 29 существующих камер демонтировали и установили на новых местах, чтобы адаптировать её к изменившейся планировке. Дополнительно поставили новые камеры на участках, которым требовался отдельный обзор.

По ходу работ заказчик уточнял размещение стеллажей. Мы вместе с ним скорректировали схему: проверили, какие зоны могут оказаться закрыты коробками, и пересмотрели точки установки. В таких условиях видеонаблюдение в офисе начинается с понимания того, как люди пользуются помещениями, а не с выбора места, где проще закрепить камеру.

Среди нового оборудования использовали камеры для разных задач, включая 8 Мп уличные и 5 Мп панорамные модели. Перед установкой камеры проверяли, затем назначали им IP-адреса, монтировали по согласованной схеме и подключали к системе записи.

Над потолком началась самая трудоёмкая часть

Для камер, Wi-Fi и контроля доступа требовалась кабельная инфраструктура. По объекту проложили более 12 километров UTP-кабеля и около 200 метров оптоволокна. Линии шли через офисы, коридоры и товарные зоны, а оптика связала оборудование на разных этажах. Один из участков прокладывали с шестого на второй этаж.

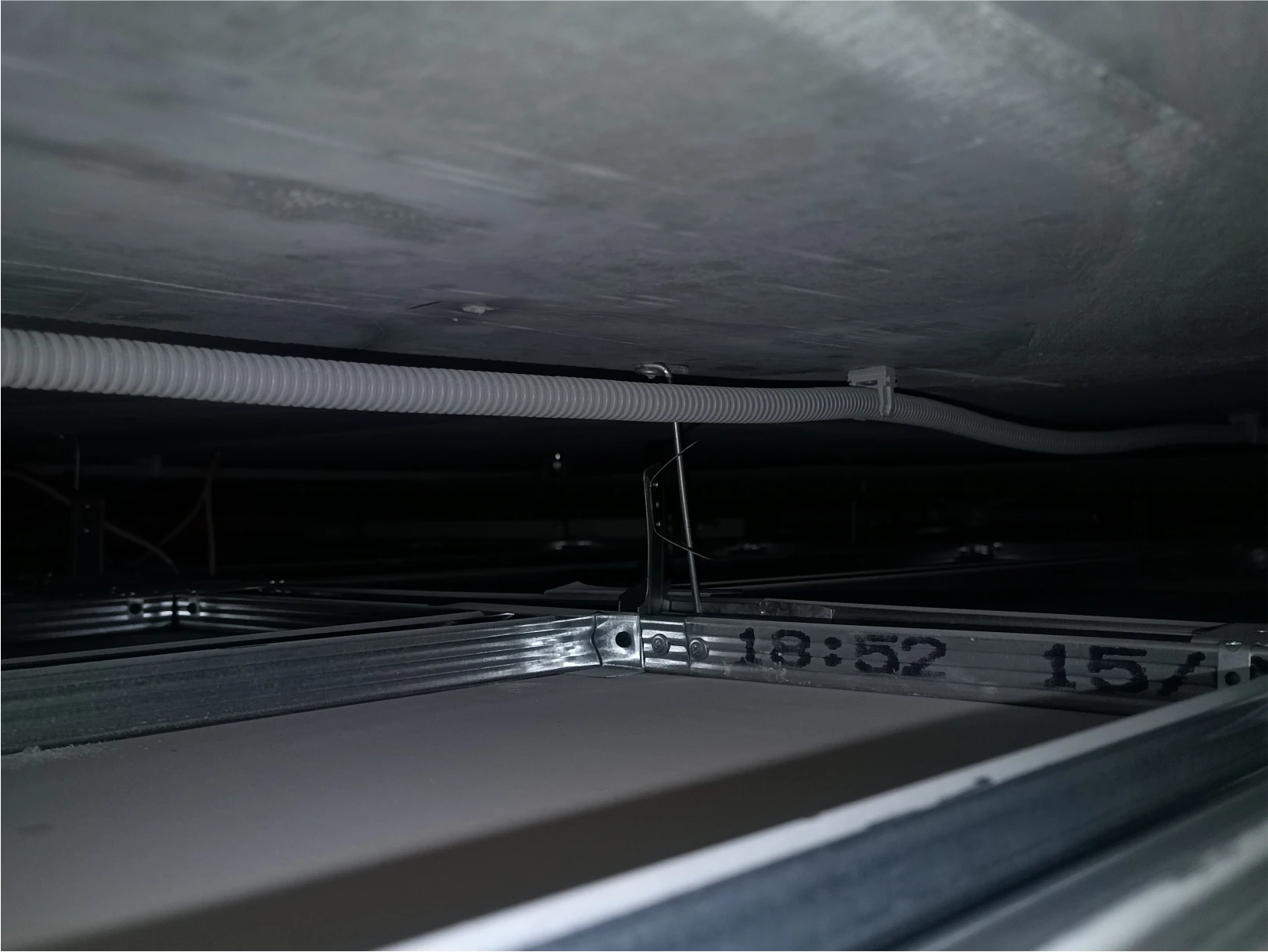

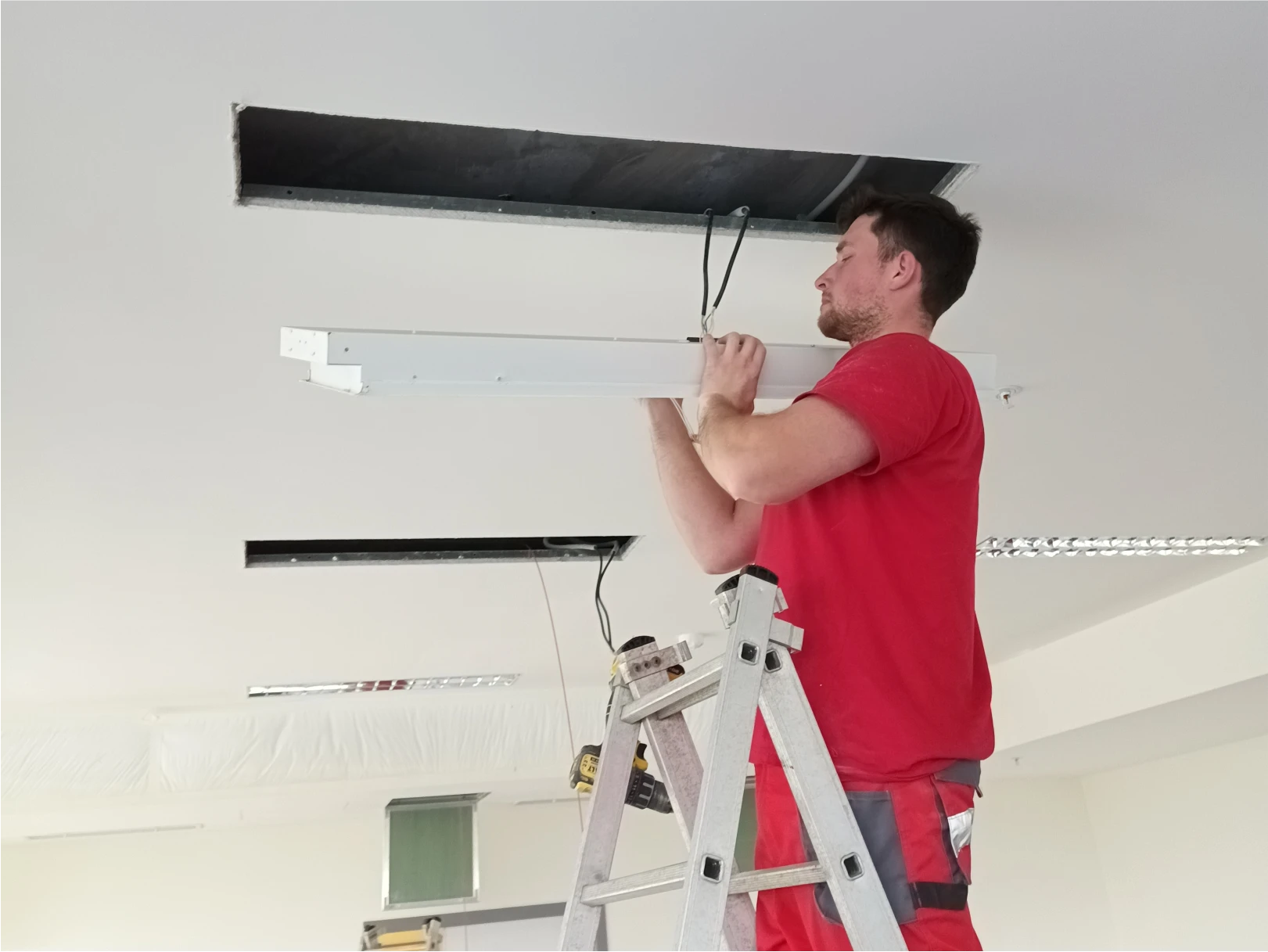

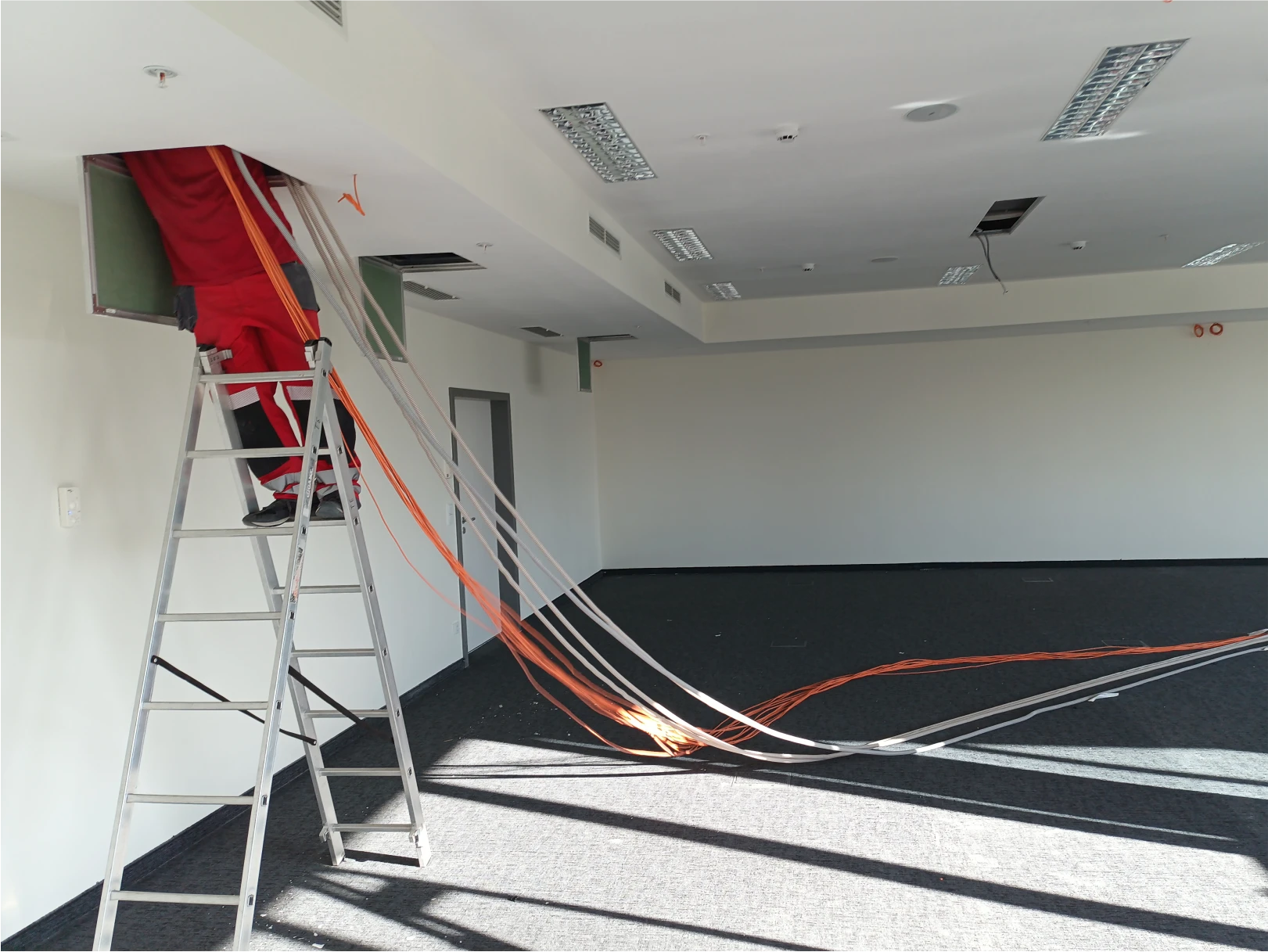

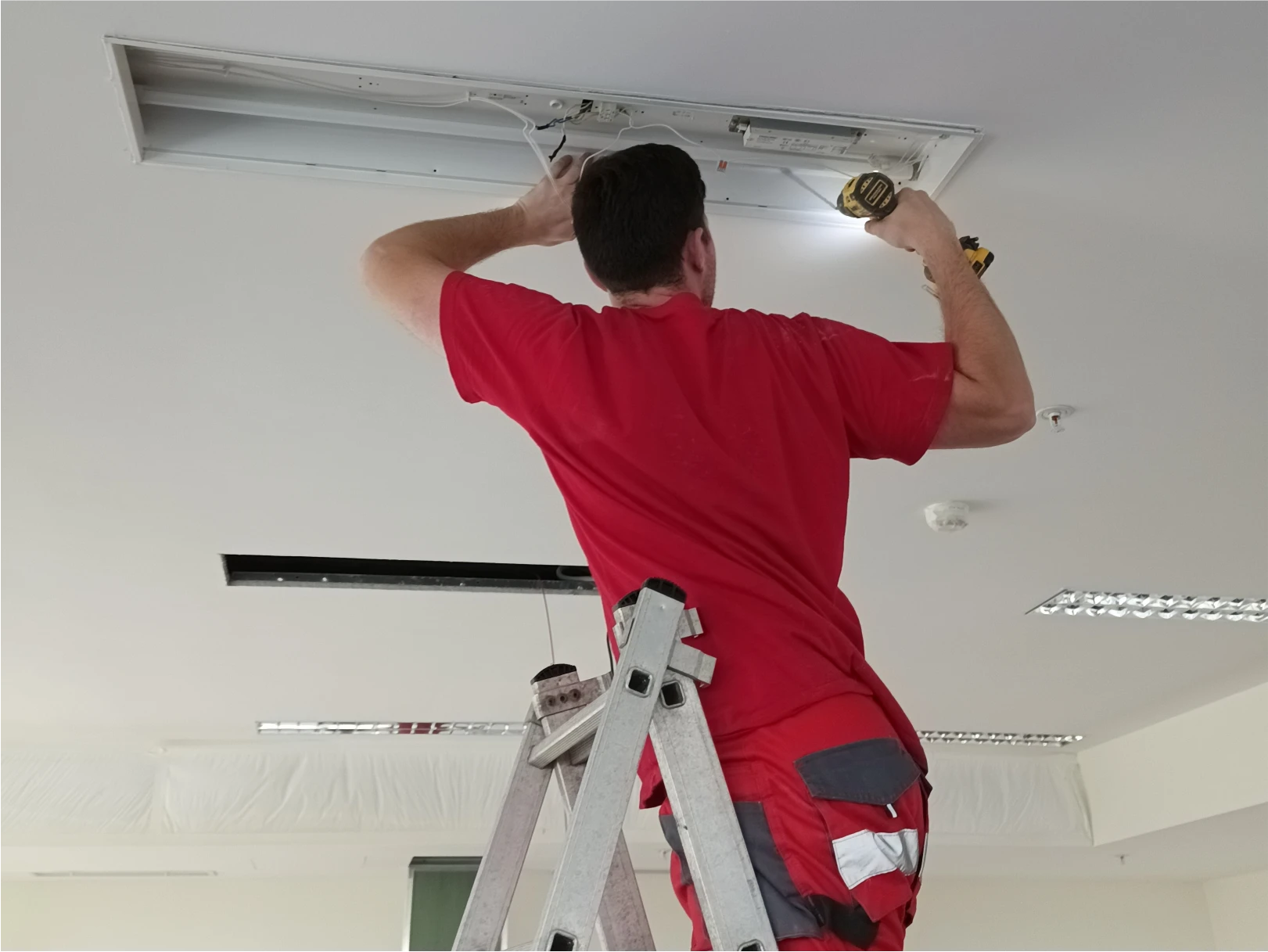

На бумаге маршрут кабеля выглядит линией от шкафа до точки установки. На объекте эту линию пришлось искать в тесном пространстве над подвесным потолком. Там уже проходили инженерные и противопожарные коммуникации. Чтобы получить доступ к нужным участкам, монтажники открывали потолочные ниши и местами снимали светильники. Кабель укладывали в гофре, а под другие трассы готовили крепления для лотков.

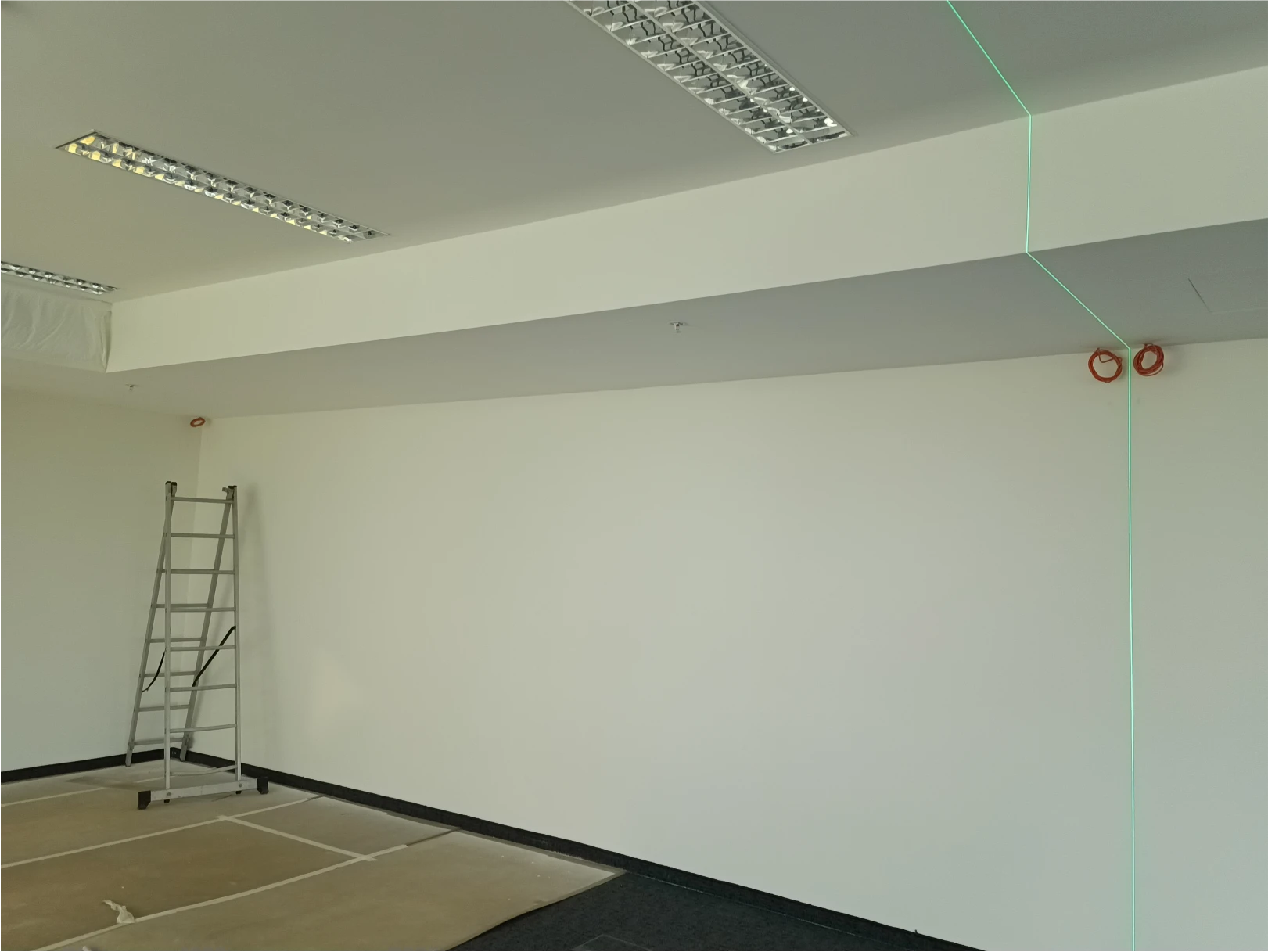

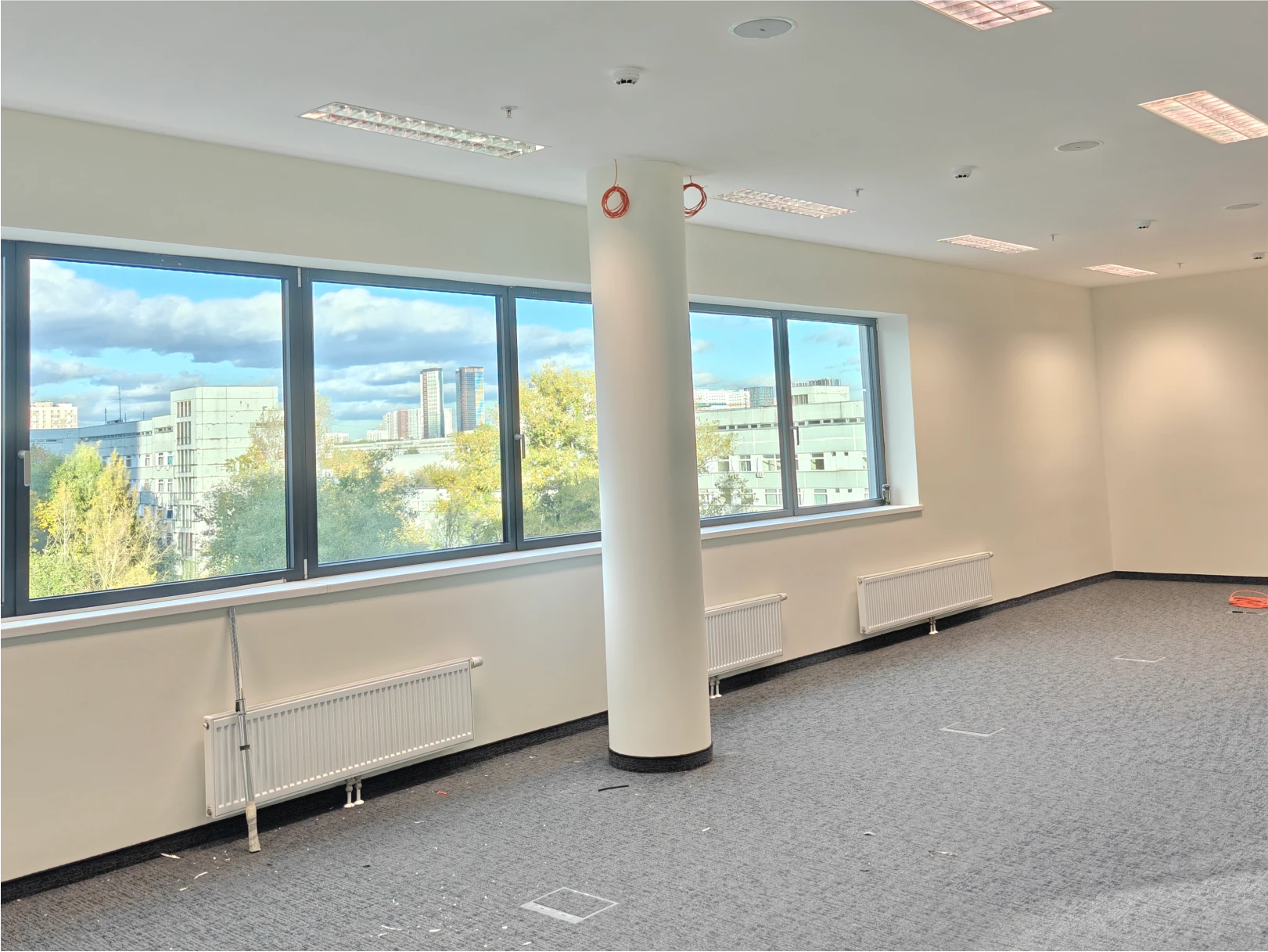

Темп работ виден в ежедневных отчётах: только за первые два дня проложили 255 метров UTP и 70 метров оптики. Одновременно выводили кабели к камерам и точкам Wi-Fi. После прокладки потолок и светильники возвращали на место, поэтому большая часть этой работы теперь незаметна человеку, который просто проходит по офису.

В серверной свели сотни подключений

Кабели из разных помещений сходятся в телекоммуникационных шкафах. Здесь недостаточно вставить штекеры в свободные порты: нужно разделить подключения по системам, аккуратно разместить оборудование и оставить понятную схему для дальнейшей работы.

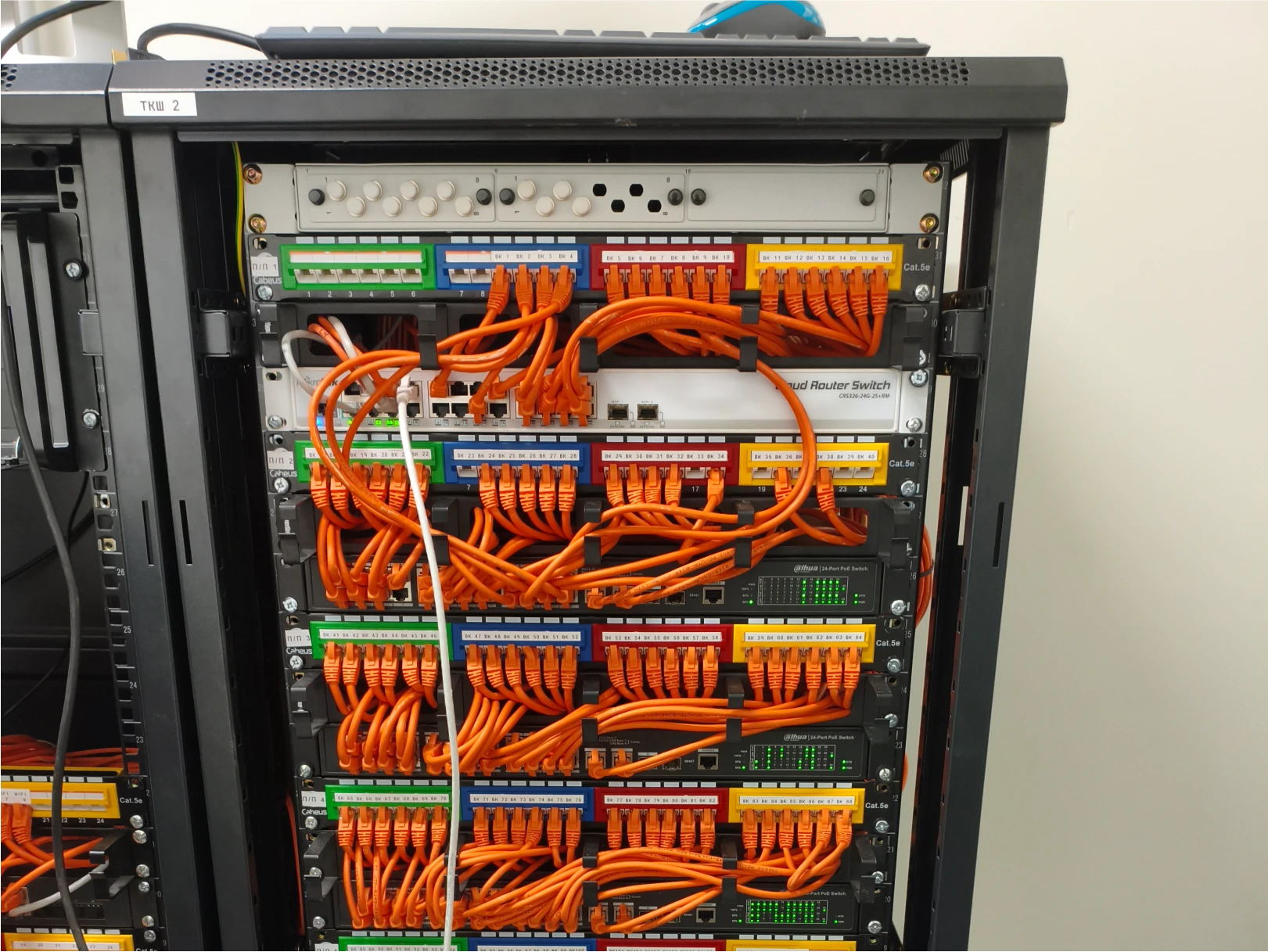

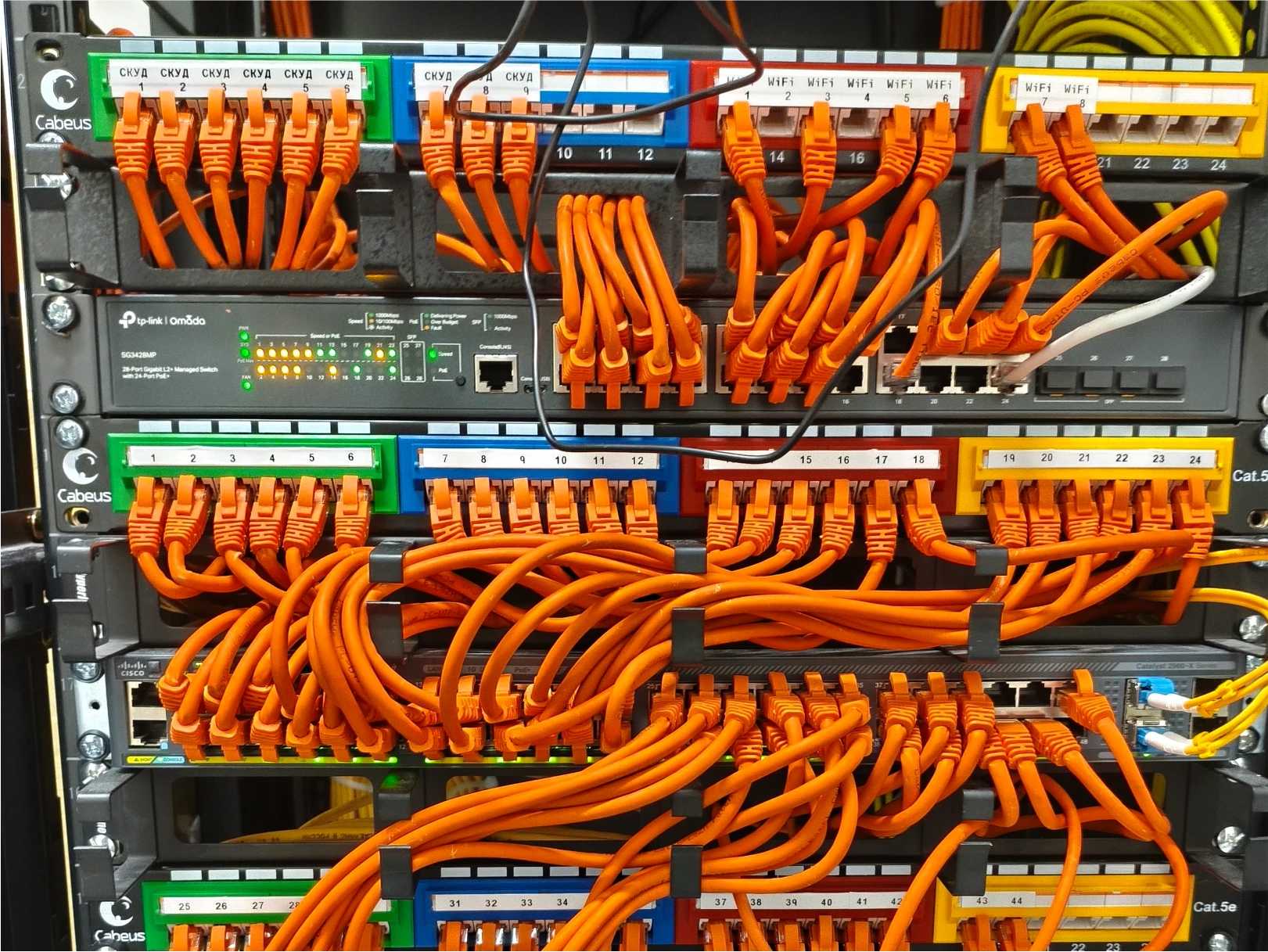

Мы собрали коммутацию на патч-панелях и сетевых коммутаторах, подключили линии и промаркировали порты. В шкафах отдельно обозначены группы для камер, СКУД и Wi-Fi. В проекте использовали восемь патч-панелей; объём коммутации составил почти две сотни портов. На фотографиях хорошо видно, как подписанные подключения распределены по нескольким шкафам.

Такая организация экономит время каждый раз, когда нужно найти конкретную камеру, проверить дверь или подключить новое устройство. При обслуживании видеонаблюдения специалист может определить нужную линию по маркировке, не перебирая соседние подключения.

Для записи видео установили регистратор и восемь жёстких дисков по 8 ТБ. Сетевая инфраструктура также обслуживает восемь точек Wi-Fi, размещённых в разных частях объекта.

Контроль доступа настроили по лицу

Видеонаблюдение показывает, что происходит в помещениях. СКУД решает другую задачу — определяет, кто может пройти через конкретную дверь. На объекте установили контроллеры доступа, подключили две панели распознавания лиц и настроили работу биометрии.

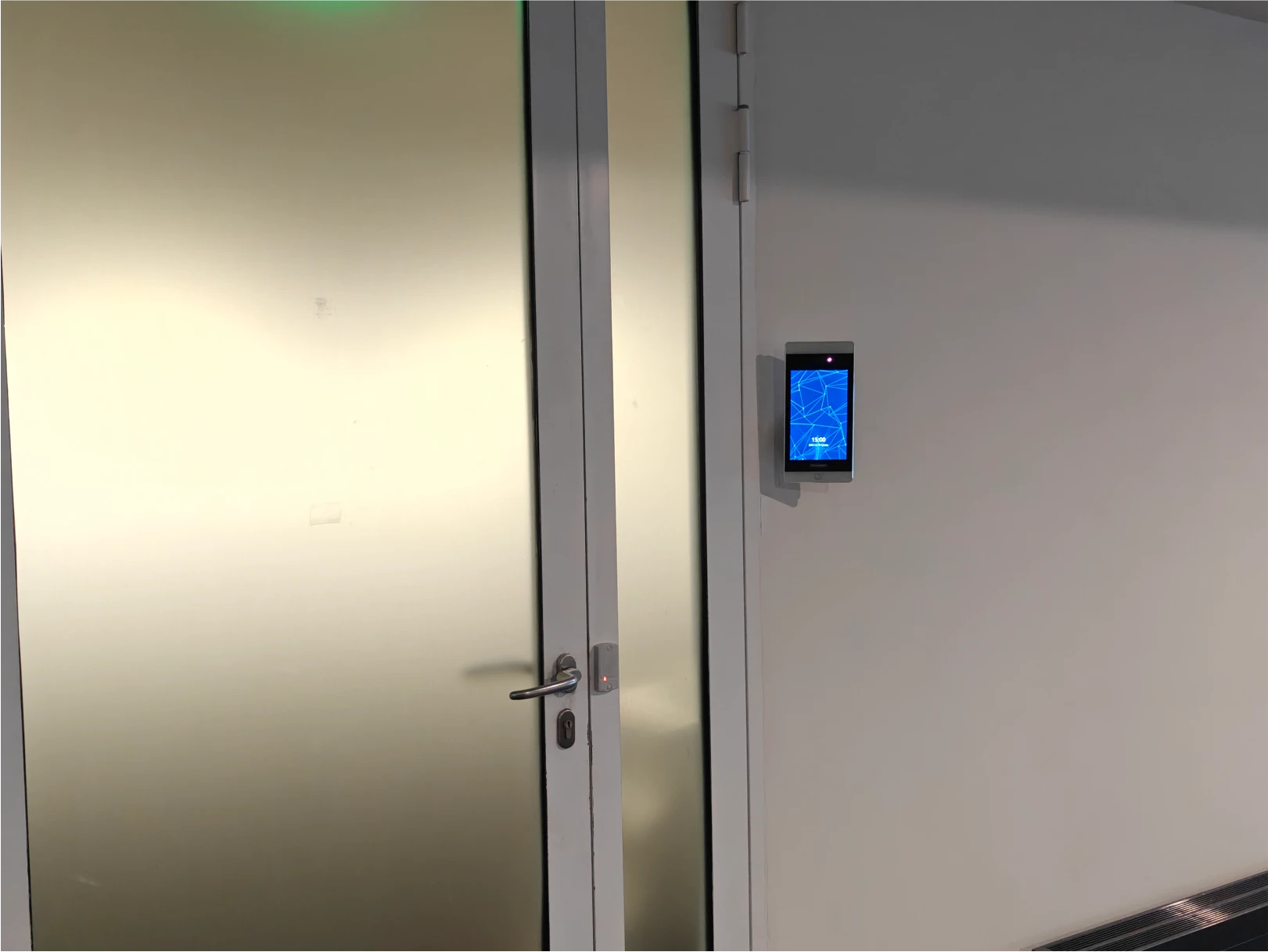

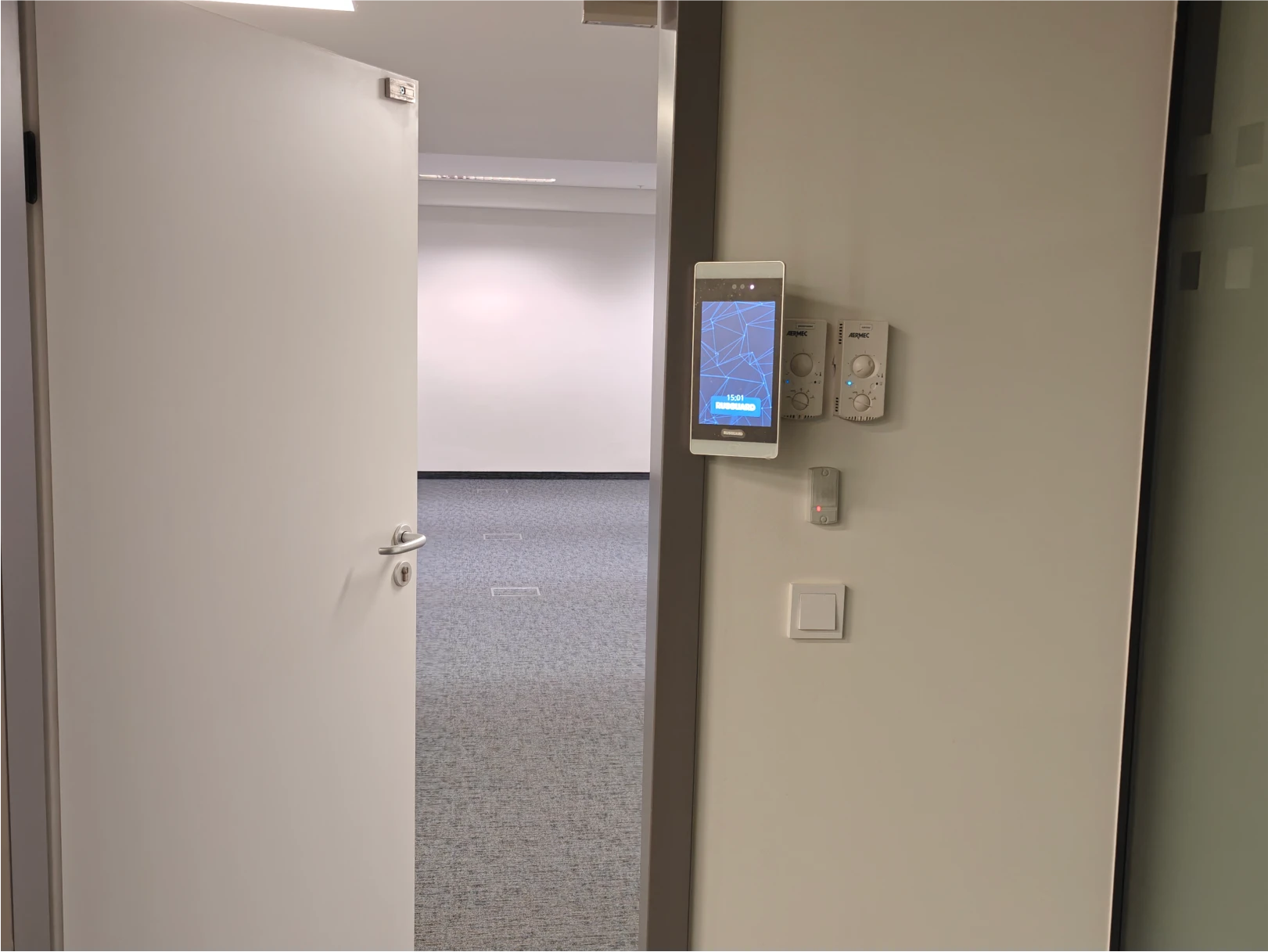

Сотруднику достаточно подойти к панели: она распознаёт лицо, система проверяет разрешение на проход, после чего открывает замок. Такой сценарий подробно описан на странице СКУД с распознаванием лиц, а здесь его реализовали на действующих дверях офисного комплекса.

Работа не ограничилась установкой панелей. Мы заменили две электрозащёлки, настроили их режим и выставили время открывания двери на пять секунд. Затем проверили связку панели, контроллера и запирающего устройства. По итогам настройки работа биометрического доступа была восстановлена.

Что получил заказчик

В результате на объекте работает инфраструктура, которая объединяет камеры, запись архива, Wi-Fi и контроль доступа. Существующее видеонаблюдение адаптировали к новой планировке, добавили камеры для недостающих ракурсов, а проход через двери организовали с помощью распознавания лиц.

В этой работе масштаб определяют не только видимые устройства. За ними — перенос десятков камер, километры кабеля, межэтажные оптические линии, оборудование серверной и сотни промаркированных подключений. «Территория Безопасности» выполнила весь этот комплекс так, чтобы системой видеонаблюдения и остальным оборудованием было удобно пользоваться сегодня и обслуживать его в дальнейшем
