Овощебаза «Русфрукт» на Южной улице в Долгопрудном уже была нашим объектом: ранее мы установили здесь видеонаблюдение. При повторном обращении заказчику понадобились другие ракурсы и дополнительные точки. На этот раз перенесли три существующие камеры, добавили четыре новые и настроили просмотр со смартфона.
Перенос камер в действующих помещениях

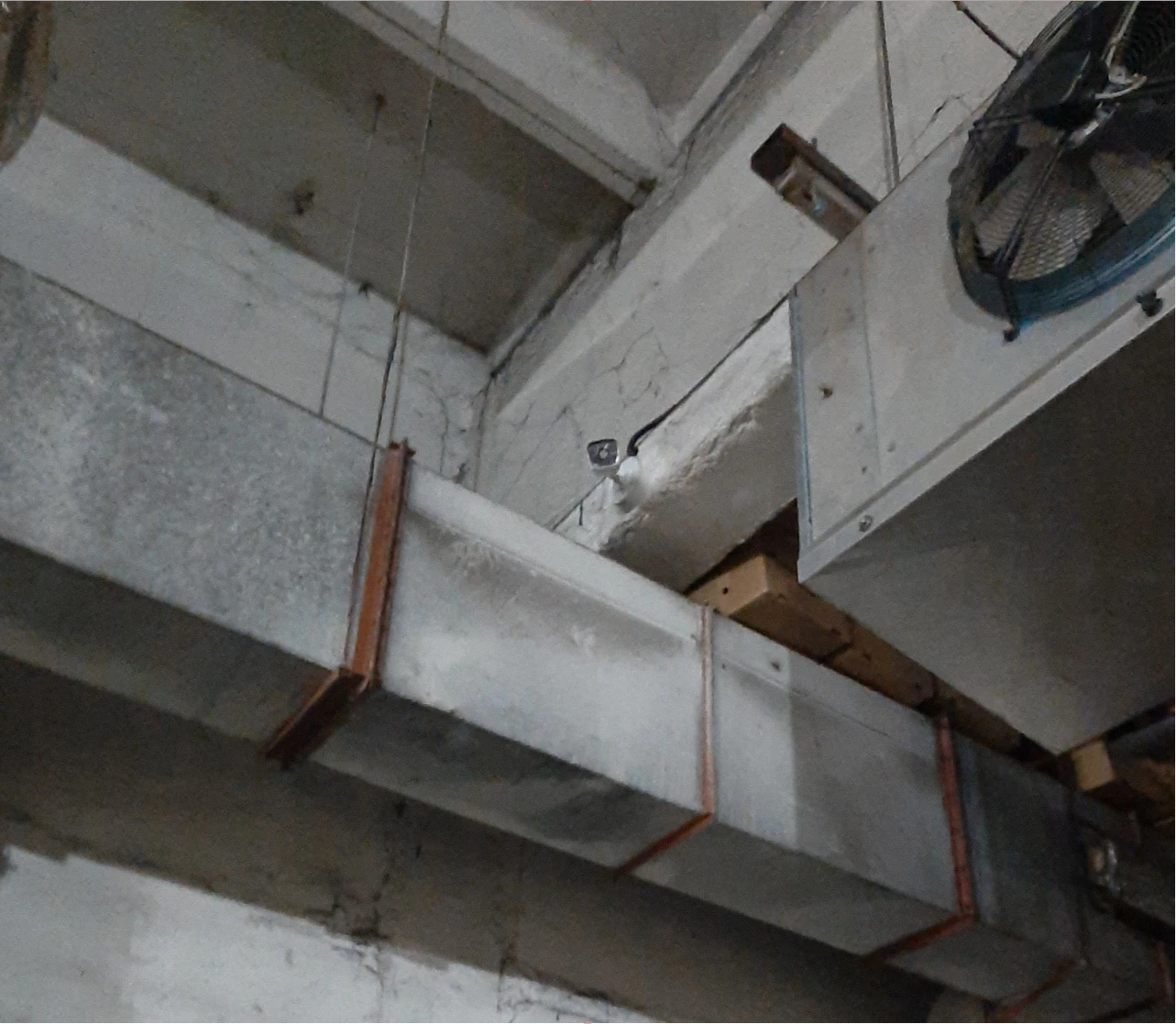

На базе высокие помещения, бетонные стены и опоры, под потолком проходят трубы и вентиляция. Товары складируются рядом с рабочими проходами, поэтому положение камеры нужно соотносить не только со стеной, но и с тем, что находится перед объективом.

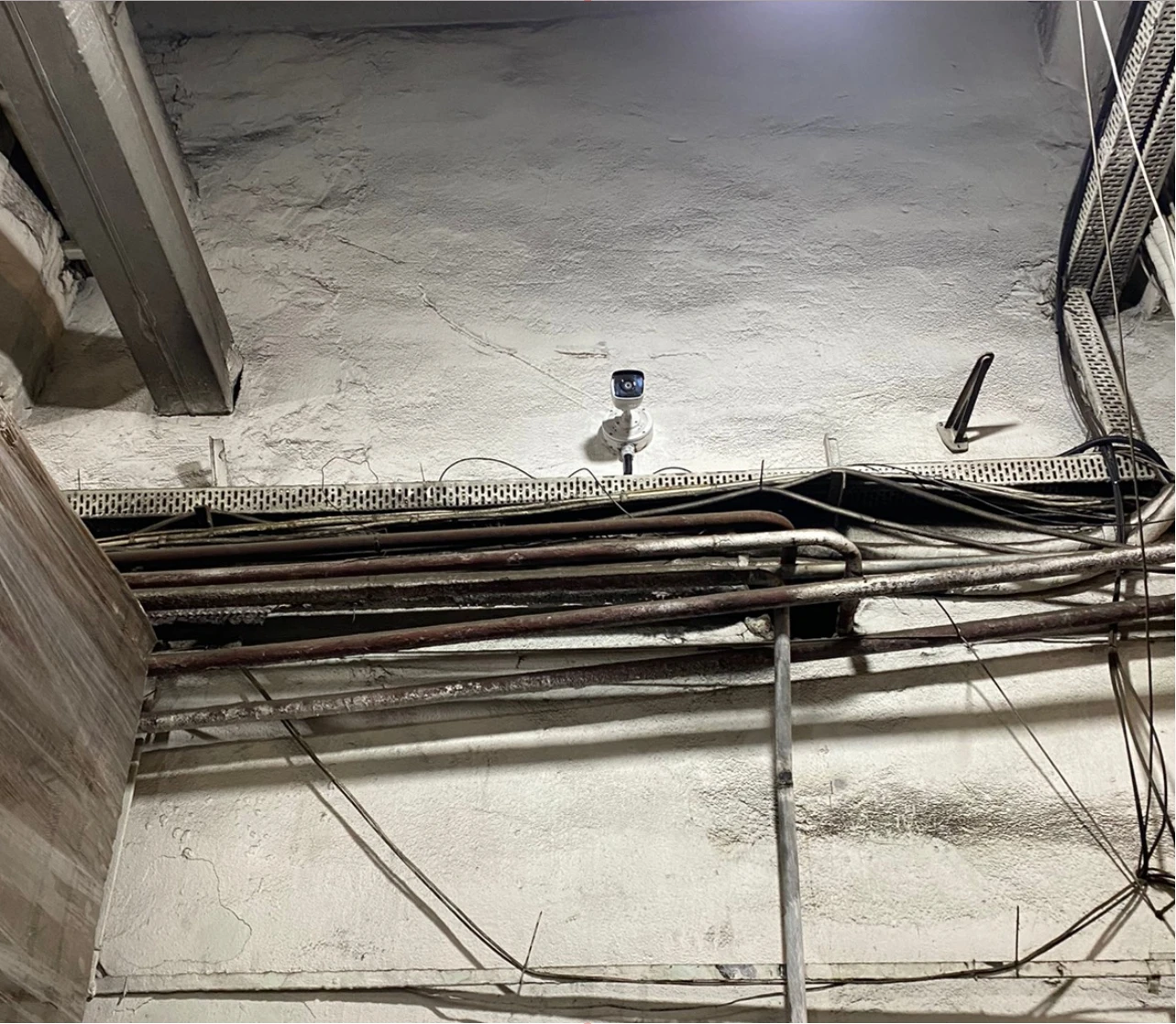

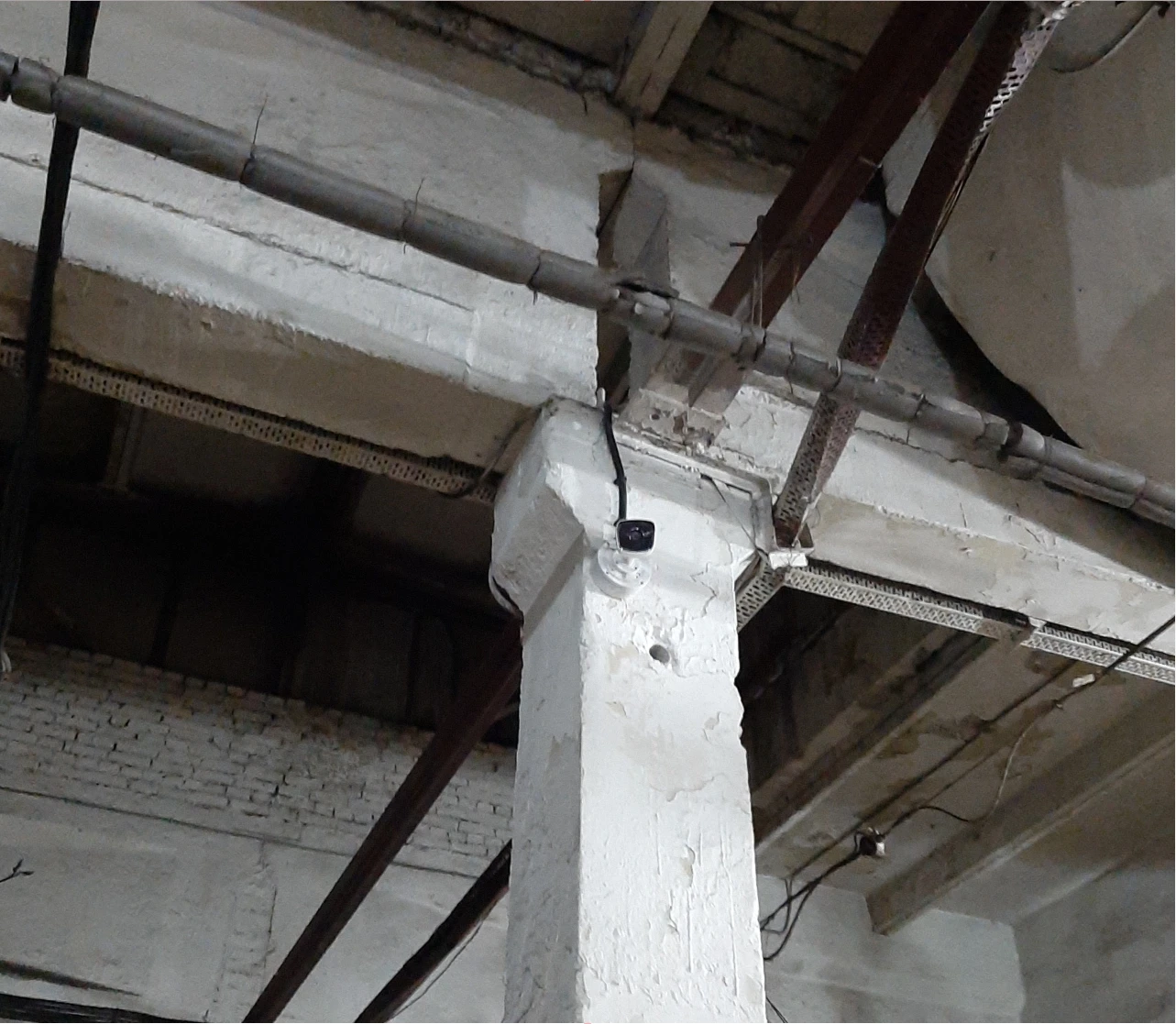

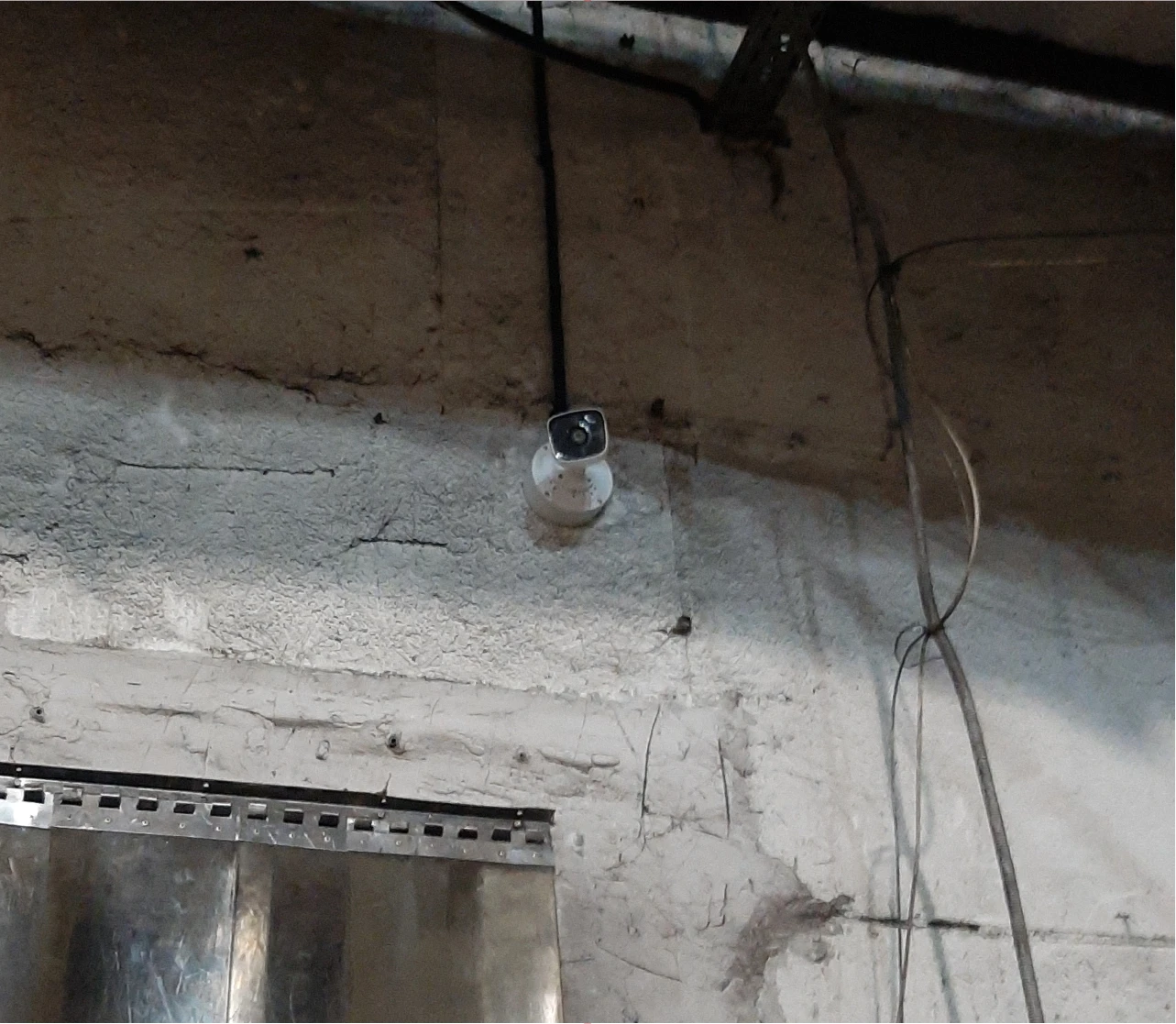

Существующие устройства переставили на новые места, сохранив их в системе. Камеры закрепляли на стенах и бетонных опорах, направляя вдоль помещений и проходов. Работы с трассами выполняли на высоте: для доступа к верхним участкам использовали сборные подмости.
Новые линии и дополнительные точки
Значительную часть этого этапа составила проводка. По смете для переноса и расширения предусмотрено 500 метров кабеля КВК и 300 метров защитной гофры. Комбинированный кабель объединяет линию видеосигнала и жилы питания; на протяжённых участках его закрепляли в гофре вдоль строительных конструкций.

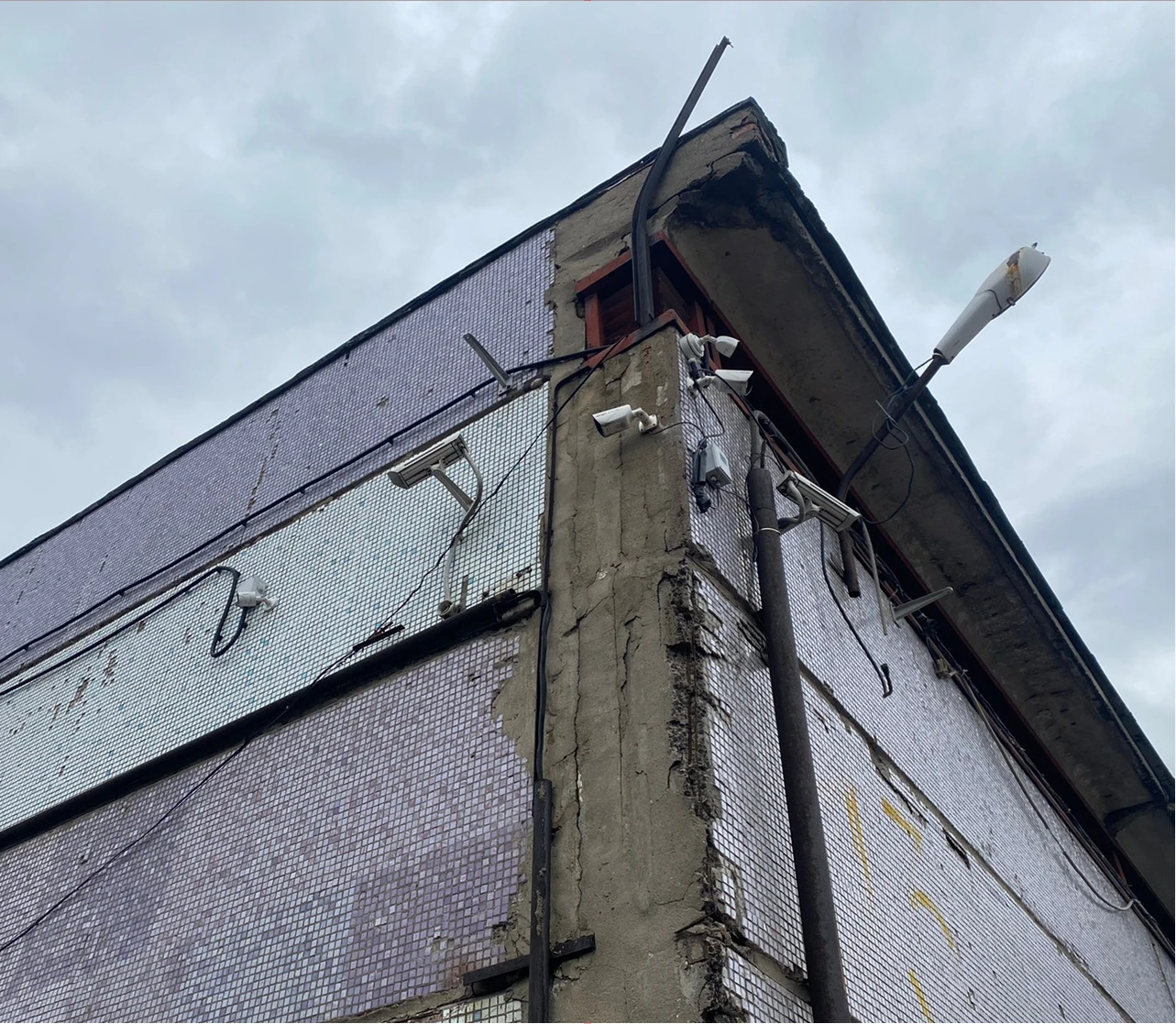

На фотографиях видны параллельные линии по бетонной стене и переход трассы через угол. Такой участок требует закрепить каждый подвод и довести его до нужной камеры. Проводку выполняли с учётом уже проложенных труб и лотков, не ограничиваясь короткими соединениями рядом с оборудованием.
При расширении видеонаблюдения на складе установили четыре цилиндрические HD-TVI-камеры HiWatch DS-T120 с объективом 2,8 мм. В спецификации указано разрешение 1 Мп и инфракрасная подсветка. Новые устройства подключили к существующему регистратору; рядом с точками предусмотрели монтажные коробки.
Питание и проверка записи
Для питания добавленного оборудования установили резервированный блок с аккумулятором 12 В, 7 А·ч. После подключения перенесённых и новых камер перенастроили регистратор и проверили работу системы. При проверке проявилось зависание, связанное с заполнением диска и выключенной перезаписью старых данных.
После сброса и повторной настройки регистратор вернулся к штатной работе. Этот случай показывает, почему при расширении важны не только новые ракурсы: нужно проверить и сохранение видео. Изображение на мониторе само по себе ещё не подтверждает, что нужный день можно будет открыть в архиве.
Просмотр на объекте и со смартфона

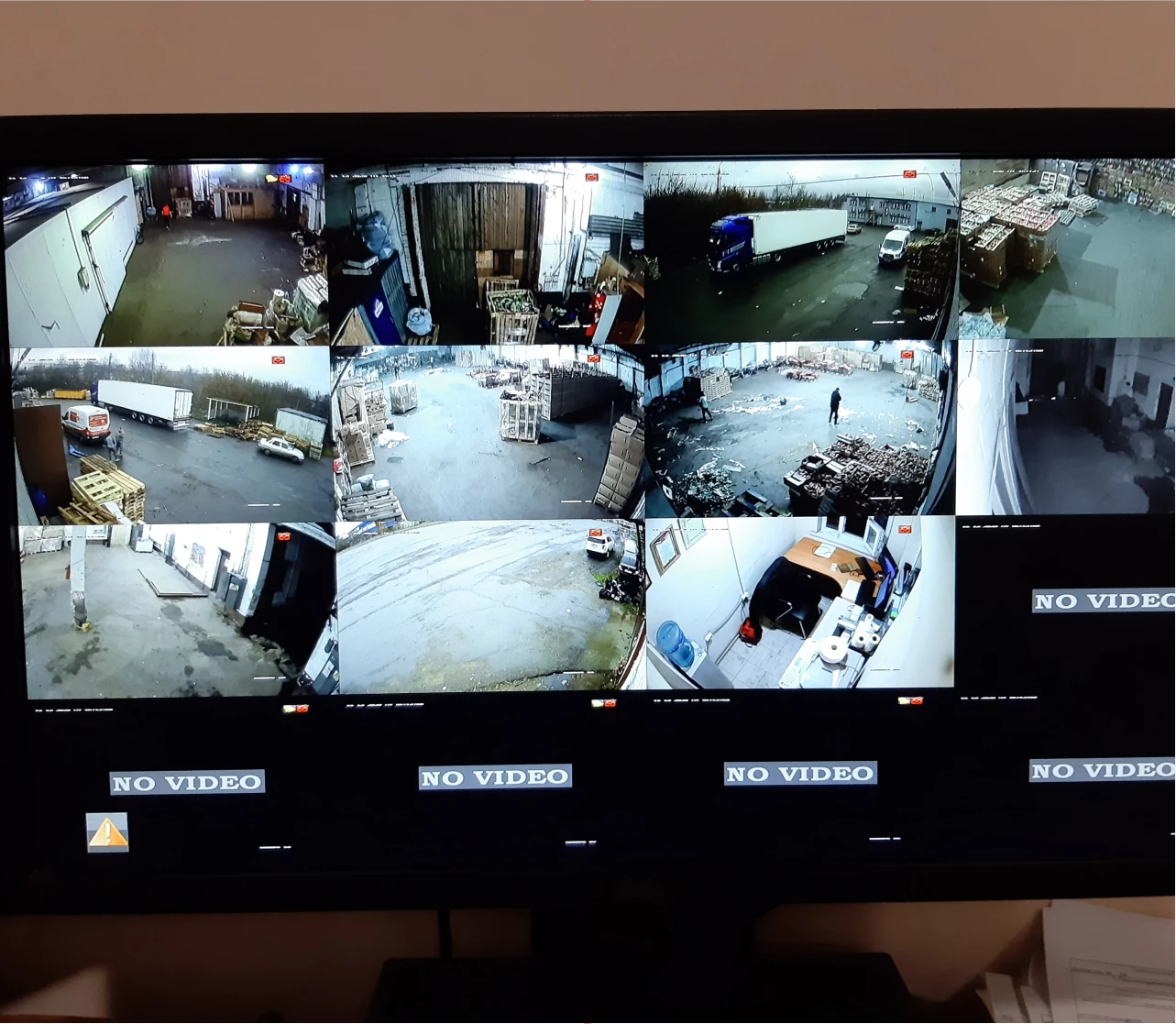

Камеры доступны на общем мониторе. Для владельца также настроили удалённый просмотр через приложение: обстановку на базе можно проверить без поездки на объект. Общий порядок такого подключения разбираем в инструкции по просмотру камер с телефона; конкретные действия зависят от установленного регистратора и приложения.
За три дня обновили расположение точек, добавили новые камеры, питание и кабельные линии. Прежняя система продолжила использоваться, а повторный выезд дал возможность одновременно расширить наблюдение и устранить обнаруженную проблему с записью.
