Ошибки при монтаже кабельной разводки СКУД: 7 распространенных ошибок, выбор кабеля и требования

Система контроля и управления доступом (СКУД) работает надежно только тогда, когда все ее элементы правильно подключены и взаимодействуют между собой. Даже качественные контроллеры, считыватели и электромагнитные замки не смогут обеспечить стабильную работу, если при прокладке кабельной инфраструктуры были допущены ошибки.

Особенность таких ошибок заключается в том, что большинство из них проявляется не сразу после монтажа. Первые сбои могут возникнуть через несколько недель или даже месяцев эксплуатации: появляются ложные срабатывания, нестабильная работа считывателей, самопроизвольное открытие или блокировка дверей, проблемы с передачей данных и питанием оборудования. В результате поиск причины занимает значительно больше времени и обходится дороже, чем грамотное проектирование и монтаж с самого начала.

В этой статье разберем, какие кабели используются при построении СКУД, каким требованиям должна соответствовать кабельная инфраструктура и какие семь ошибок чаще всего допускаются при монтаже. Материал будет полезен инженерам, монтажным организациям, проектировщикам и владельцам объектов, которые хотят контролировать качество выполненных работ.

Что входит в кабельную инфраструктуру СКУД

Кабельная инфраструктура является основой любой системы контроля и управления доступом. Именно она обеспечивает питание оборудования, передачу данных между устройствами и их взаимодействие в составе единого комплекса. Ошибки, допущенные на этапе проектирования или монтажа кабельных линий, могут привести к нестабильной работе всей системы независимо от качества установленного оборудования.

В стандартную систему СКУД обычно входят следующие элементы:

• Контроллер доступа — центральное устройство, которое управляет точками прохода, обрабатывает события и принимает решения о предоставлении или запрете доступа.

• Считыватели идентификаторов — устройства для считывания карт, брелоков, PIN-кодов, QR-кодов или биометрических данных пользователей.

• Электромагнитные или электромеханические замки — исполнительные устройства, обеспечивающие запирание и разблокировку дверей по команде контроллера.

• Кнопки выхода — позволяют открыть дверь изнутри помещения без использования идентификатора и являются обязательным элементом большинства точек прохода.

• Блок питания — обеспечивает стабильное питание контроллера, замков, считывателей и других компонентов системы. На ответственных объектах дополнительно используется резервное питание от аккумуляторных батарей.

• Пожарное реле — обеспечивает автоматическую разблокировку дверей при срабатывании пожарной сигнализации, что необходимо для безопасной эвакуации людей.

• Сетевое оборудование — коммутаторы, маршрутизаторы и другое оборудование, обеспечивающее связь контроллеров с сервером, программным обеспечением и удаленными рабочими местами операторов.

Все перечисленные устройства соединяются между собой кабельными линиями различного назначения. Для каждого типа оборудования используются определенные виды кабеля, требования к которым зависят от расстояния, условий эксплуатации, электромагнитных помех и рекомендаций производителя оборудования. Именно поэтому правильный выбор кабеля является одним из ключевых факторов надежной работы всей системы контроля доступа.

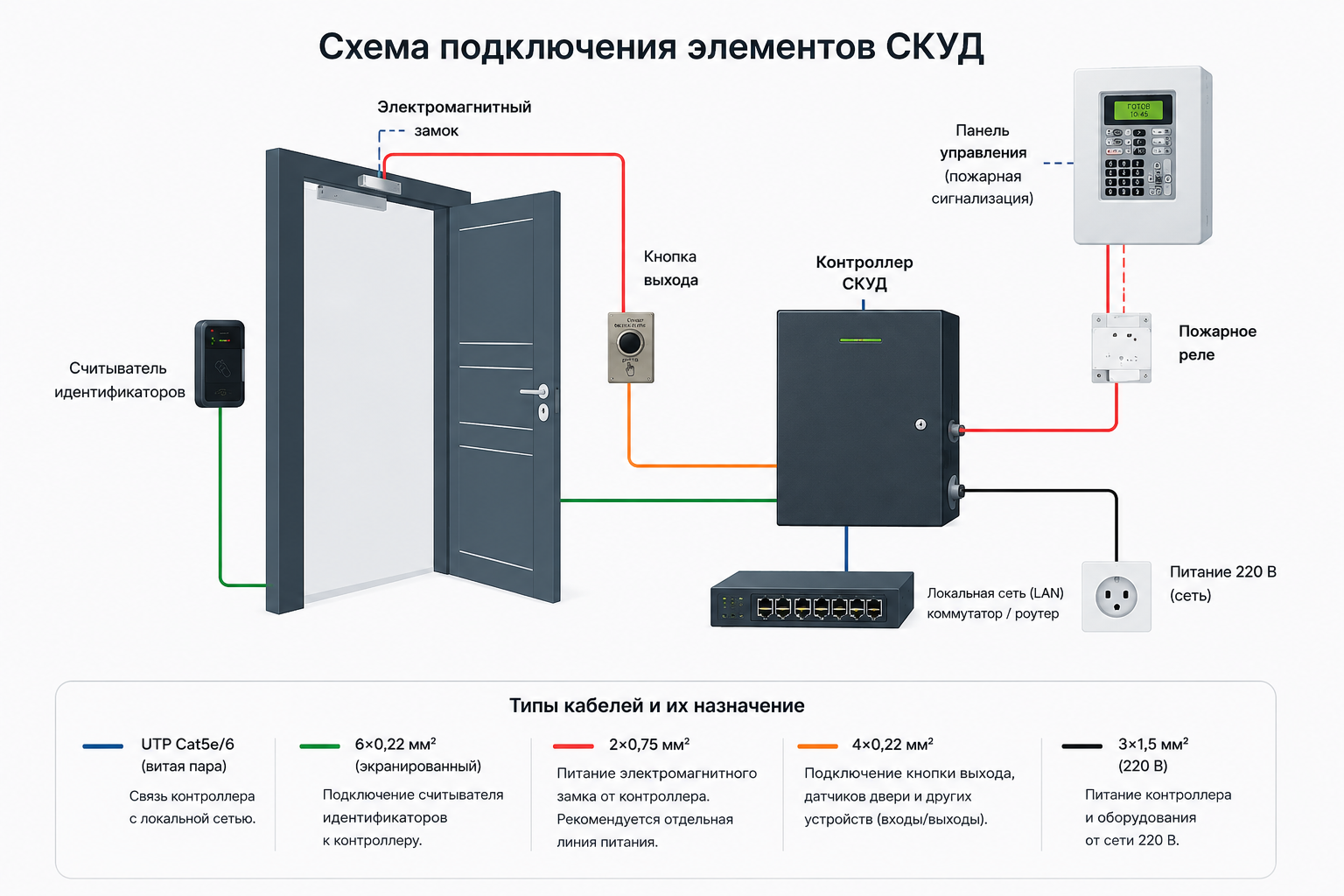

Схема подключения элементов СКУД

На схеме показан упрощенный пример подключения основных компонентов системы контроля и управления доступом. Центральным элементом является контроллер, к которому подключаются считыватель, электромагнитный замок, кнопка выхода, пожарное реле, источник питания и сетевое оборудование. В зависимости от особенностей объекта состав оборудования может отличаться, однако принцип построения кабельной инфраструктуры остается практически одинаковым.

Именно тип оборудования определяет, какие кабели необходимо использовать при монтаже. Для передачи данных, питания исполнительных устройств и подключения считывателей применяются разные типы кабельной продукции, отличающиеся количеством жил, экранированием, сечением и максимально допустимой длиной линии.

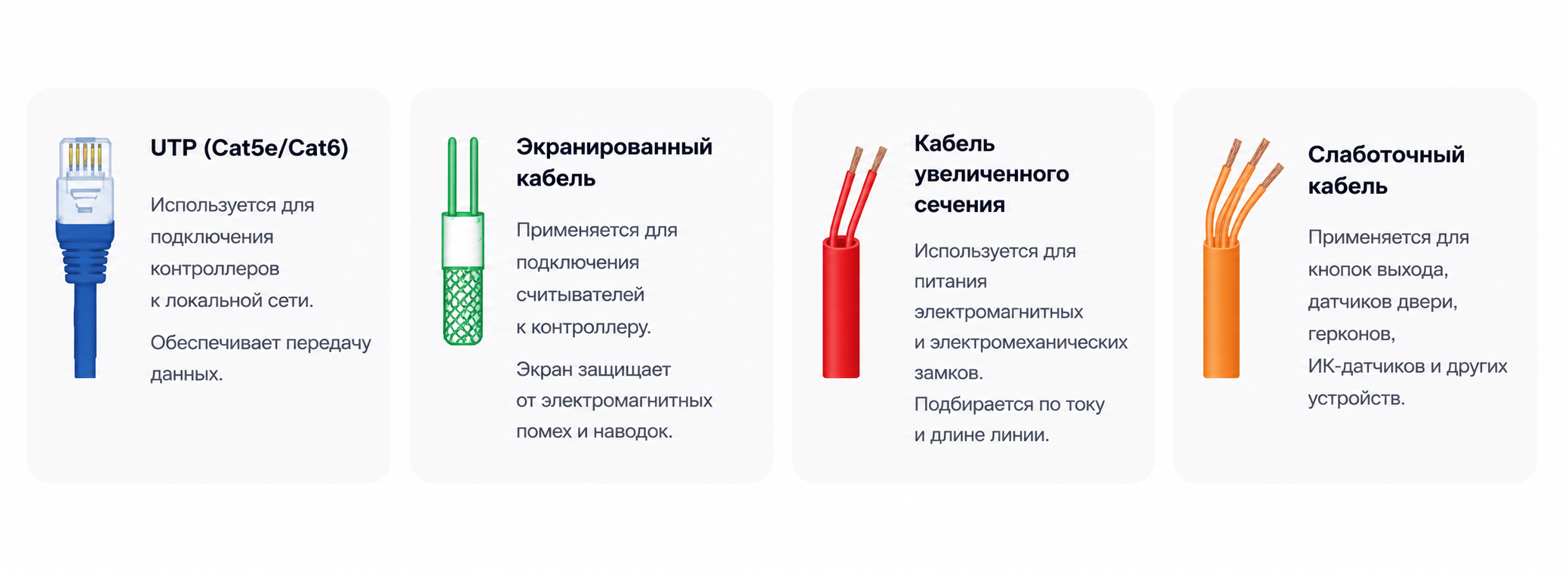

Какие кабели используются при монтаже СКУД

При проектировании системы контроля и управления доступом важно правильно подобрать кабель для каждого типа оборудования. Несмотря на то что все устройства работают в составе одной системы, требования к передаче данных, питанию и защите от электромагнитных помех существенно различаются.

Использование неподходящего кабеля может привести к нестабильной работе оборудования, падению напряжения, ложным срабатываниям считывателей и отказу исполнительных устройств. Именно поэтому производители СКУД указывают рекомендуемые типы кабелей и максимально допустимую длину линий.

Рассмотрим, какие кабели чаще всего применяются при монтаже современных систем контроля доступа.

Кабель UTP (Cat5e/Cat6)

Кабель витая пара категории Cat5e или Cat6 применяется для подключения контроллеров доступа к локальной сети предприятия. Через него осуществляется обмен данными между контроллером, сервером системы, рабочими местами операторов и программным обеспечением.

При использовании IP-контроллеров именно этот кабель обеспечивает передачу событий, журналов доступа и команд управления. В некоторых современных решениях также используется технология PoE, позволяющая одновременно передавать данные и питание по одному кабелю.

Для стабильной работы сети рекомендуется соблюдать требования стандарта Ethernet и не превышать длину линии 100 метров без применения дополнительного сетевого оборудования.

Экранированный кабель для подключения считывателей

Считыватели карт, брелоков и биометрических идентификаторов рекомендуется подключать экранированным многожильным кабелем. Экран защищает линию связи от электромагнитных помех, которые могут возникать рядом с силовыми кабелями, лифтовым оборудованием, электродвигателями и другими источниками наводок.

При отсутствии экранирования возможны ошибки считывания карт, нестабильная работа терминалов и периодическая потеря связи между считывателем и контроллером.

При проектировании также необходимо учитывать максимально допустимую длину линии, указанную производителем оборудования. Для большинства систем она составляет до 150 метров, однако конкретные значения зависят от модели контроллера и считывателя.

Кабель для электромагнитных и электромеханических замков

Исполнительные устройства потребляют значительно больший ток по сравнению со считывателями, поэтому для их подключения важно правильно подобрать сечение кабеля.

При большой длине линии слишком тонкий провод приводит к падению напряжения, из-за чего электромагнитный замок может работать нестабильно, а электромеханическая защелка — не открываться полностью.

При выборе кабеля необходимо учитывать:

• потребляемый ток замка;

• длину линии;

• допустимое падение напряжения;

• рекомендации производителя оборудования.

На объектах с длинными трассами иногда требуется увеличение сечения кабеля или установка дополнительного источника питания ближе к двери.

Кабель для кнопок выхода и датчиков

Для подключения кнопок выхода, герконов, датчиков состояния двери и других вспомогательных устройств обычно используются многожильные слаботочные кабели с количеством жил, соответствующим типу подключаемого оборудования.

Несмотря на сравнительно небольшую нагрузку, такие линии также требуют качественного монтажа, правильной маркировки и защиты от механических повреждений. Особенно это актуально для объектов с большим количеством точек прохода, где обслуживание системы должно быть максимально простым и быстрым.

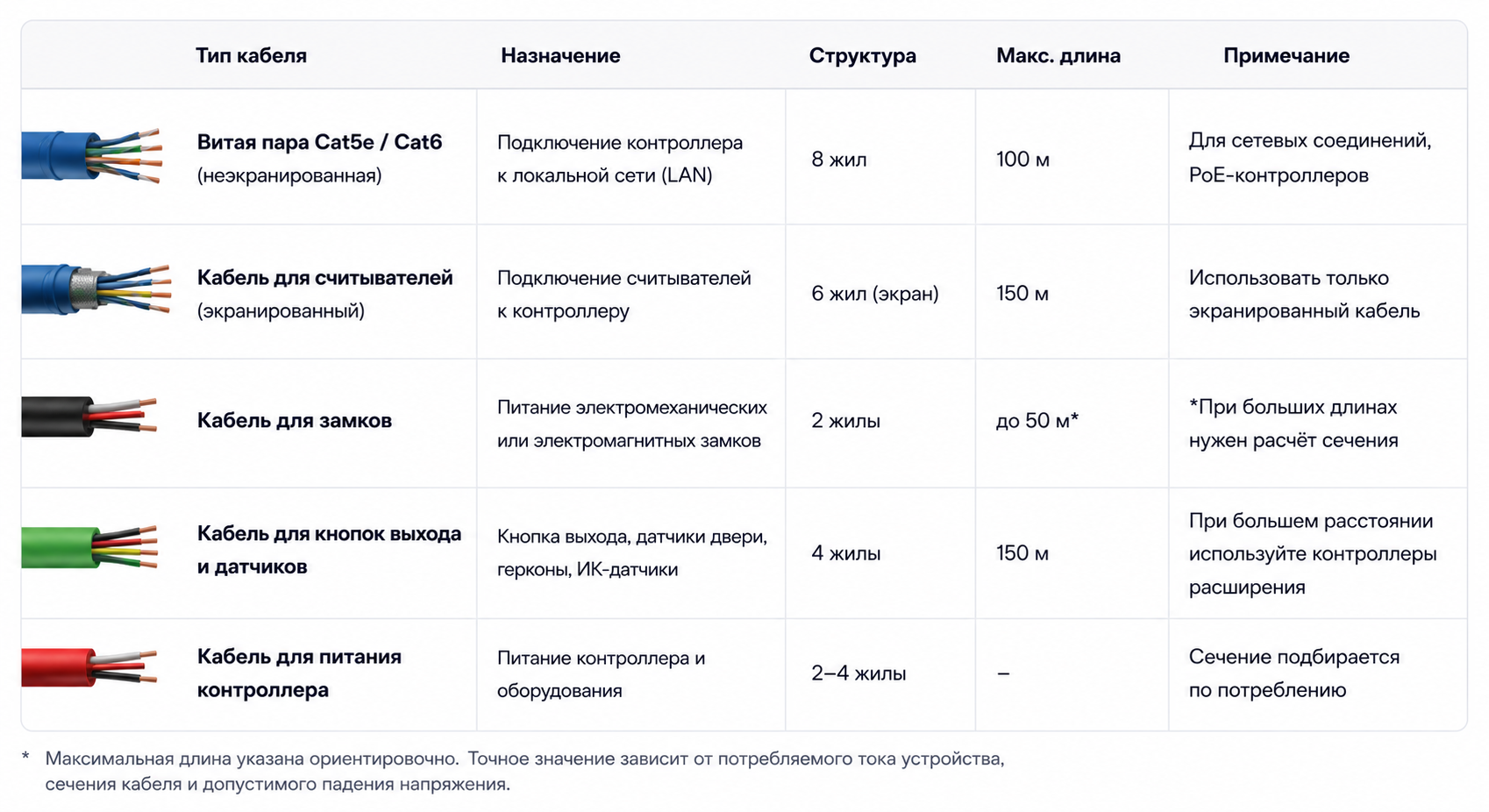

Несмотря на то что производители оборудования часто рекомендуют определенные типы кабелей, при проектировании необходимо учитывать не только количество жил, но и длину линии, потребляемый ток, условия эксплуатации и наличие электромагнитных помех. На крупных объектах выбор кабельной продукции выполняется еще на этапе проектирования, чтобы исключить потери напряжения, проблемы с передачей данных и необходимость последующей переделки кабельных трасс.

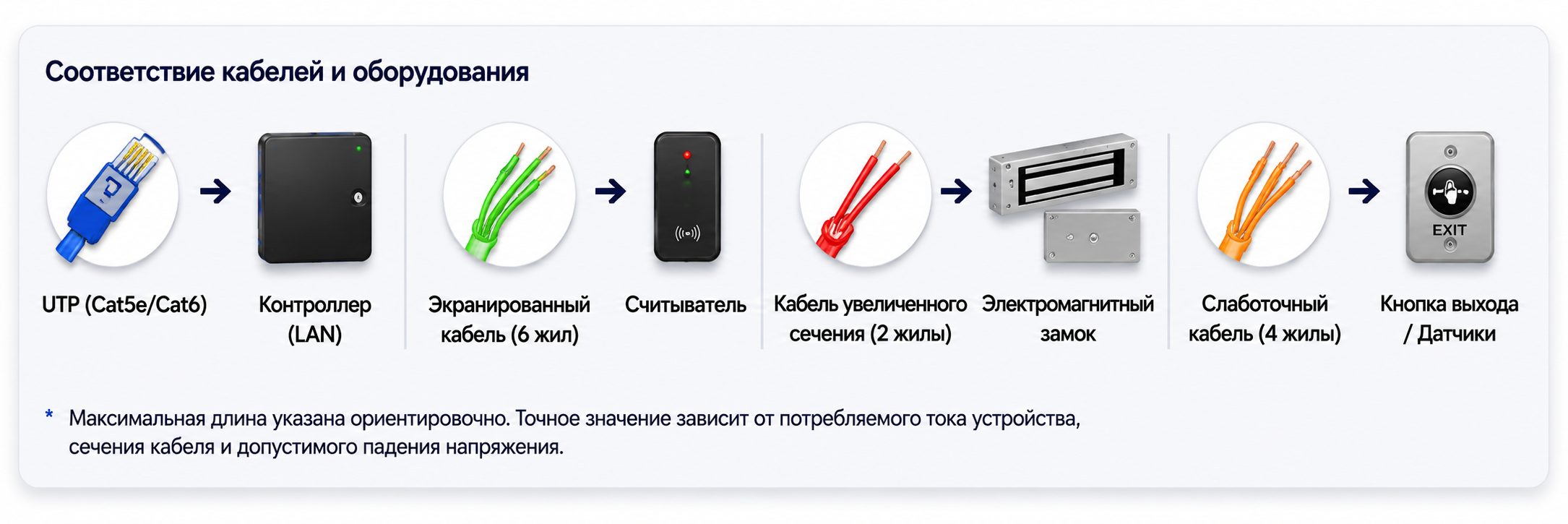

Представленная схема позволяет быстро определить, какой тип кабеля используется для подключения каждого элемента системы контроля и управления доступом. Такой подход упрощает проектирование, монтаж и дальнейшее обслуживание СКУД, а также помогает избежать ошибок при выборе материалов еще до начала монтажных работ.

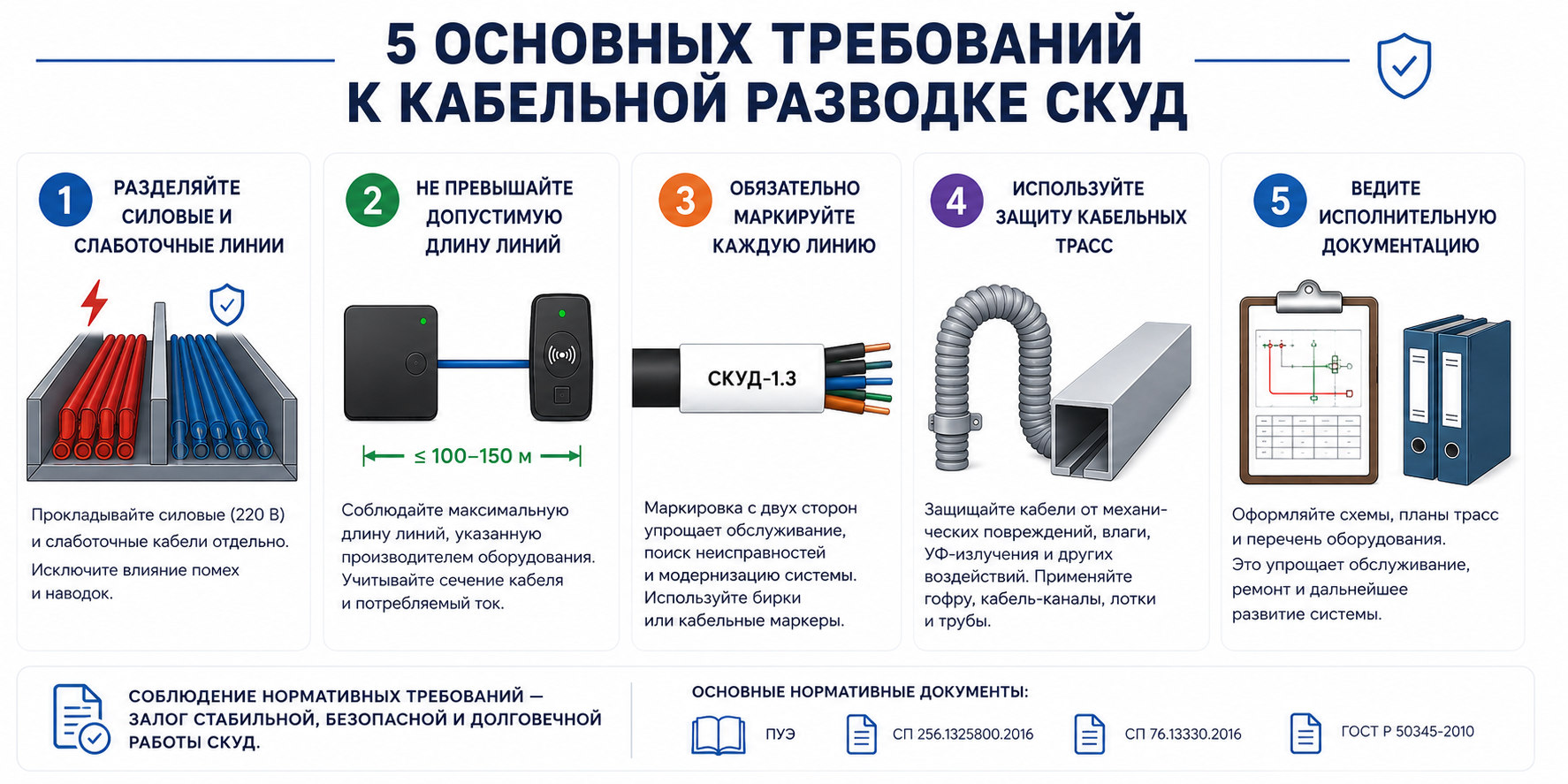

Основные требования к кабельной разводке СКУД

При проектировании и монтаже системы контроля и управления доступом важно соблюдать не только рекомендации производителей оборудования, но и действующие нормативные документы. Основными из них являются Правила устройства электроустановок (ПУЭ), требования к прокладке кабельных линий, а также современные своды правил по монтажу слаботочных систем. Они регламентируют способы прокладки кабелей, требования к их защите, маркировке и последующему обслуживанию.

Правильная кабельная инфраструктура позволяет обеспечить стабильную работу СКУД, упростить обслуживание оборудования и избежать дорогостоящих ошибок при модернизации объекта.

Разделение силовых и слаботочных линий

Одним из главных требований при монтаже является раздельная прокладка силовых и слаботочных кабелей. Кабели питания 220 В и линии передачи данных не рекомендуется прокладывать совместно без соответствующего разделения, поскольку электромагнитные наводки могут привести к ошибкам обмена данными, ложным срабатываниям оборудования и нестабильной работе системы.

При невозможности раздельной прокладки используются специальные кабельные лотки с перегородками, металлические экраны или соблюдаются нормативные расстояния между трассами в соответствии с проектной документацией и требованиями ПУЭ.

Максимальная длина линий

Каждый производитель оборудования указывает максимально допустимую длину кабельных линий для своих устройств. Превышение этих значений может привести к падению напряжения, ухудшению качества сигнала и нестабильной работе оборудования.

При проектировании необходимо учитывать:

• длину каждой кабельной трассы;

• сечение проводников;

• потребляемый ток оборудования;

• рекомендации производителя контроллеров и исполнительных устройств.

Если расстояние превышает допустимые значения, применяются дополнительные контроллеры, источники питания или промежуточное сетевое оборудование.

Маркировка кабелей

Все кабельные линии рекомендуется маркировать с двух сторон сразу после монтажа. Это значительно упрощает обслуживание системы, поиск неисправностей и модернизацию объекта.

На практике используются бирки, термоусадочные маркеры или специальные кабельные идентификаторы, содержащие номер линии, назначение кабеля и место его подключения. Такой подход особенно важен на объектах с десятками и сотнями точек доступа.

Защита кабеля

Кабельные линии должны быть защищены от механических повреждений, воздействия влаги, ультрафиолетового излучения и других факторов окружающей среды.

В зависимости от условий эксплуатации применяются:

• пластиковая или металлическая гофра;

• кабель-каналы;

• металлические лотки;

• трубы;

• защитные короба.

Кроме того, ПУЭ предусматривают требования к прокладке кабельных линий с учетом возможности их безопасной эксплуатации и последующей замены. При проектировании также рекомендуется предусматривать резерв свободного места в кабельных сооружениях для дальнейшего развития системы.

Исполнительная документация

После завершения монтажа рекомендуется оформить комплект исполнительной документации. В него обычно входят схемы подключения, планы прокладки кабельных трасс, перечень оборудования, маркировка линий и результаты пусконаладочных работ.

Наличие исполнительной документации значительно упрощает дальнейшее обслуживание, ремонт и модернизацию системы. Без нее даже незначительная замена оборудования может занять значительно больше времени и привести к дополнительным затратам.

Соблюдение перечисленных требований позволяет значительно повысить надежность системы контроля и управления доступом, сократить вероятность отказов оборудования и упростить дальнейшее обслуживание объекта. Именно поэтому качественная кабельная инфраструктура всегда рассматривается как основа стабильной работы любой современной СКУД.

Используйте эту памятку как краткий чек-лист перед началом монтажных работ или при приемке уже установленной системы. Проверка каждого из перечисленных пунктов поможет избежать большинства распространенных ошибок. Если вам интересно глубже разобраться в принципах работы системы, рекомендуем ознакомиться со статьей «Что такое СКУД и виды систем», где подробно рассмотрены устройство, основные компоненты и современные разновидности систем контроля доступа.

Семь распространенных ошибок при монтаже кабельной разводки СКУД

Даже качественное оборудование не сможет обеспечить надежную работу системы контроля и управления доступом, если при монтаже кабельной инфраструктуры были допущены ошибки. На практике большинство неисправностей связано не с контроллерами или считывателями, а именно с неправильным выбором кабеля, нарушением требований к его прокладке или отсутствием необходимой документации.

Многие ошибки остаются незаметными сразу после завершения монтажных работ и проявляются лишь спустя некоторое время. Именно поэтому важно соблюдать требования к проектированию и монтажу еще на этапе строительства или капитального ремонта объекта. Рассмотрим наиболее распространенные ошибки, с которыми регулярно сталкиваются специалисты при обслуживании и модернизации СКУД.

Ошибка №1. Использование неподходящего кабеля

Одной из самых распространенных ошибок является использование кабеля, не предназначенного для подключения конкретного оборудования. Нередко при монтаже пытаются использовать один тип кабеля для всех устройств системы, однако контроллеры, считыватели, электромагнитные замки и кнопки выхода имеют разные требования к передаче данных и питанию.

Например, применение обычной витой пары вместо рекомендованного экранированного кабеля для подключения считывателя может привести к появлению электромагнитных помех и нестабильной работе системы. Для исполнительных устройств также важно правильно подобрать сечение кабеля, чтобы избежать падения напряжения на длинных линиях.

Использование кабеля, рекомендованного производителем оборудования, позволяет обеспечить стабильную работу СКУД и значительно снизить вероятность отказов в процессе эксплуатации.

Ошибка №2. Использование несертифицированной кабельной продукции

Попытка снизить стоимость проекта за счет дешевой кабельной продукции нередко приводит к дополнительным расходам уже после ввода системы в эксплуатацию. Кабели неизвестного происхождения могут иметь заниженное сечение жил, низкое качество меди, недостаточную толщину изоляции или не соответствовать заявленным характеристикам.

Внешне такой кабель практически не отличается от сертифицированной продукции, однако со временем это может привести к увеличению сопротивления линии, перегреву проводников, нестабильному питанию оборудования и преждевременному выходу системы из строя.

Для объектов, где надежность системы безопасности имеет критическое значение, рекомендуется использовать кабельную продукцию известных производителей, соответствующую требованиям действующих стандартов.

Ошибка №3. Неправильная прокладка кабелей

Даже правильно выбранный кабель может быстро выйти из строя при нарушении технологии монтажа. На практике встречаются ситуации, когда кабели прокладываются без защитной гофры, проходят через острые металлические конструкции, имеют провисающие участки или недостаточно закреплены.

Наиболее распространенные ошибки:

• отсутствие защитной гофры или кабель-каналов;

• прокладка через острые металлические кромки;

• отсутствие надежного крепления кабелей;

• механические повреждения изоляции при монтаже;

• отсутствие технологического запаса возле оборудования.

Подобные нарушения значительно сокращают срок службы кабельной инфраструктуры и усложняют дальнейшее обслуживание системы.

Ошибка №4. Совместная прокладка силовых и слаботочных линий

Кабели системы контроля доступа относятся к слаботочным линиям и должны прокладываться отдельно от силовых кабелей. При совместной прокладке возникают электромагнитные помехи, которые способны негативно повлиять на передачу данных между устройствами.

На практике подобная ошибка часто встречается при ремонте офисов и коммерческих помещений, когда кабели СКУД и электропитания укладываются в один кабельный канал без разделителей. В результате появляются ложные срабатывания считывателей, потеря связи с контроллерами и нестабильная работа исполнительных устройств.

При невозможности раздельной прокладки рекомендуется использовать специальные кабельные лотки с перегородками или соблюдать нормативные расстояния между силовыми и слаботочными трассами.

Ошибка №5. Отсутствие согласования между подрядчиками

Современные системы безопасности редко работают самостоятельно. Чаще всего СКУД интегрируется с видеонаблюдением, пожарной сигнализацией, системой оповещения, турникетами, лифтами и локальной вычислительной сетью предприятия.

Если монтаж различных инженерных систем выполняется разными подрядчиками без согласования проекта, возрастает риск возникновения технических конфликтов. Например, отсутствие взаимодействия между монтажниками СКУД и пожарной сигнализации может привести к тому, что двери не будут автоматически разблокироваться при пожарной тревоге.

Именно поэтому интеграция инженерных систем должна предусматриваться еще на этапе проектирования объекта.

Ошибка №6. Игнорирование дальнейшего обслуживания системы

При монтаже многие уделяют внимание только вводу объекта в эксплуатацию, забывая о том, что система будет обслуживаться и модернизироваться в течение многих лет.

Наиболее частые ошибки:

• отсутствие маркировки кабелей;

• отсутствие запаса кабеля возле оборудования;

• недоступность распределительных коробок;

• невозможность быстро заменить контроллер или считыватель;

• отсутствие свободных линий для подключения нового оборудования.

Продуманная кабельная инфраструктура значительно упрощает обслуживание системы и позволяет выполнять модернизацию без серьезного вмешательства в существующие кабельные трассы.

Ошибка №7. Монтаж без проекта и исполнительной документации

Даже качественно выполненный монтаж со временем становится проблемой, если отсутствуют схемы подключения, маркировка линий и исполнительная документация. Через несколько лет после завершения работ определить назначение каждого кабеля без соответствующих документов становится крайне сложно.

Исполнительная документация должна содержать схемы подключения оборудования, планы прокладки кабельных трасс, перечень используемых материалов и результаты пусконаладочных работ. Наличие таких документов значительно ускоряет обслуживание системы, поиск неисправностей и дальнейшую модернизацию объекта.

Практика показывает, что затраты на подготовку исполнительной документации несоизмеримо ниже расходов, которые могут возникнуть при ремонте или расширении системы без актуальных схем подключения.

Как проверить качество кабельной разводки после монтажа

Даже если монтаж системы контроля и управления доступом выполнен опытными специалистами, перед вводом объекта в эксплуатацию рекомендуется провести комплексную проверку кабельной инфраструктуры. Это позволяет выявить возможные ошибки еще до начала постоянной эксплуатации, избежать дорогостоящих переделок и убедиться, что система соответствует проекту.

Ниже приведен простой чек-лист, который поможет оценить качество выполненных монтажных работ.

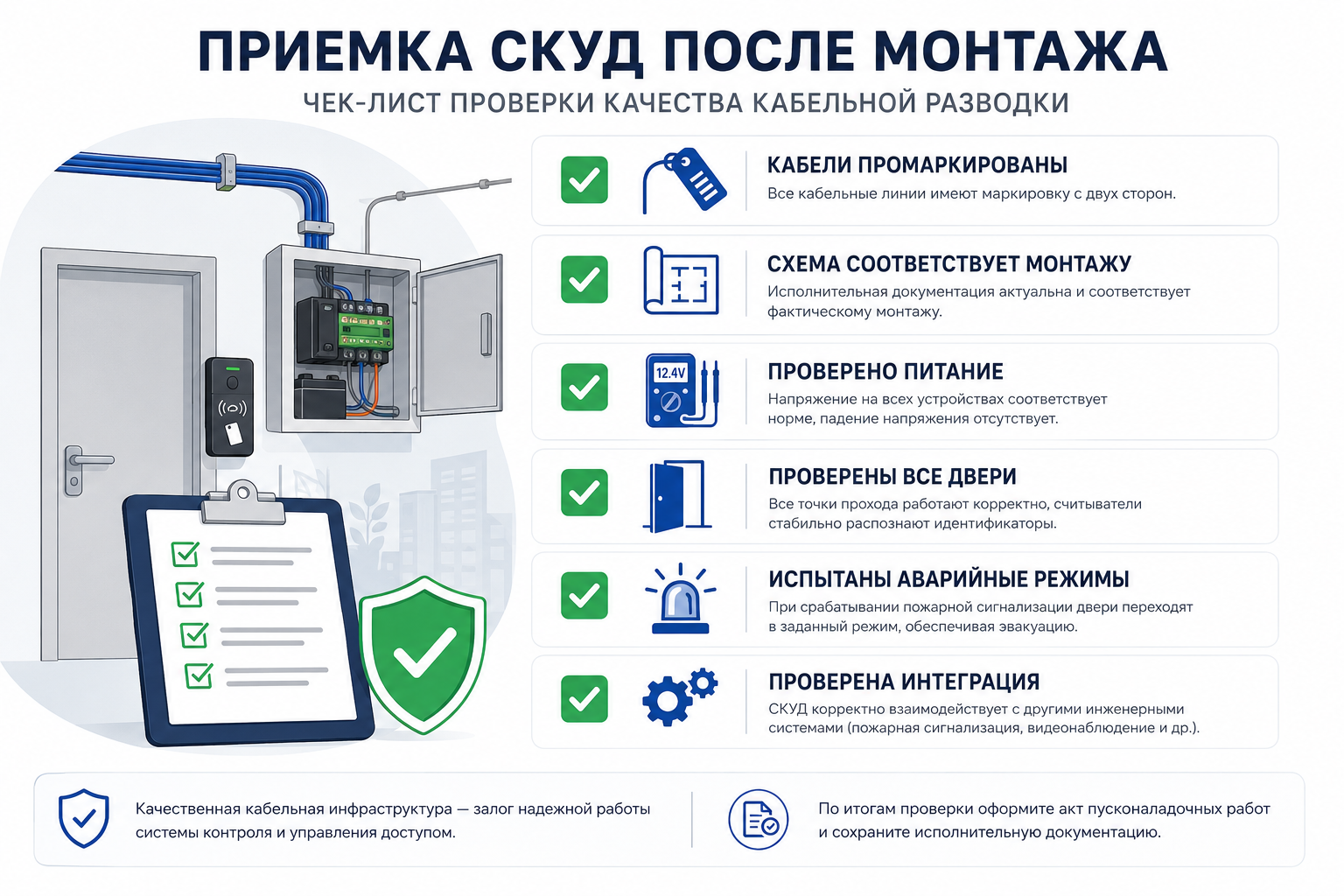

Чек-лист проверки кабельной разводки СКУД

Все кабельные линии промаркированы

Каждый кабель должен иметь понятную маркировку с двух сторон. Это значительно ускоряет обслуживание системы и поиск неисправностей в будущем.

Исполнительная схема соответствует фактическому монтажу

Необходимо убедиться, что исполнительная документация содержит актуальные схемы подключения оборудования, планы прокладки кабельных трасс и перечень используемых материалов.

Проверено питание всех устройств

Следует измерить напряжение на контроллерах, считывателях, электромагнитных замках и других исполнительных устройствах. Значительное падение напряжения может свидетельствовать о неправильно выбранном кабеле или чрезмерной длине линии.

Проверена работа всех точек прохода

Каждая дверь должна корректно открываться и блокироваться, а считыватели — стабильно распознавать идентификаторы пользователей без задержек и ложных срабатываний.

Проверены аварийные сценарии

При срабатывании пожарной сигнализации двери должны автоматически переходить в предусмотренный проектом режим работы, обеспечивая безопасную эвакуацию людей.

Проверена интеграция с другими инженерными системами

Если СКУД взаимодействует с видеонаблюдением, системой пожарной сигнализации, турникетами, лифтами или системой учета рабочего времени, необходимо проверить корректность обмена событиями между всеми подключенными системами.

После завершения проверки рекомендуется оформить акт пусконаладочных работ и сохранить исполнительную документацию вместе со схемами подключения. Это значительно упростит дальнейшее техническое обслуживание, модернизацию системы и поиск возможных неисправностей в процессе эксплуатации. Все эти работы являются частью этапов построения СКУД и позволяют обеспечить стабильную работу системы на протяжении всего срока службы.

Даже небольшой контрольный список позволяет убедиться, что система готова к эксплуатации и соответствует требованиям проекта. Если все перечисленные пункты выполнены, вероятность возникновения проблем в процессе эксплуатации значительно снижается, а дальнейшее обслуживание и модернизация СКУД становятся гораздо проще и быстрее.

Как обеспечить надежную работу кабельной инфраструктуры СКУД

Кабельная инфраструктура является одним из самых важных элементов любой системы контроля и управления доступом. Именно от качества проектирования, правильного выбора кабельной продукции и соблюдения требований при монтаже зависит стабильность работы контроллеров, считывателей, электромагнитных замков и других компонентов СКУД.

Большинство неисправностей, возникающих в процессе эксплуатации, можно предотвратить еще на этапе проектирования. Использование подходящего кабеля, соблюдение требований ПУЭ и рекомендаций производителей оборудования, грамотная прокладка кабельных трасс, маркировка линий и оформление исполнительной документации позволяют значительно повысить надежность системы и сократить затраты на ее дальнейшее обслуживание.

Если монтаж выполняется на коммерческом, промышленном или административном объекте, рекомендуется заранее разработать проект кабельной инфраструктуры и предусмотреть возможность дальнейшей модернизации системы. Грамотная установка СКУД с учетом требований к кабельным трассам позволит без серьезных затрат подключать новые точки доступа, интегрировать систему с видеонаблюдением, пожарной сигнализацией и другими инженерными системами здания.
