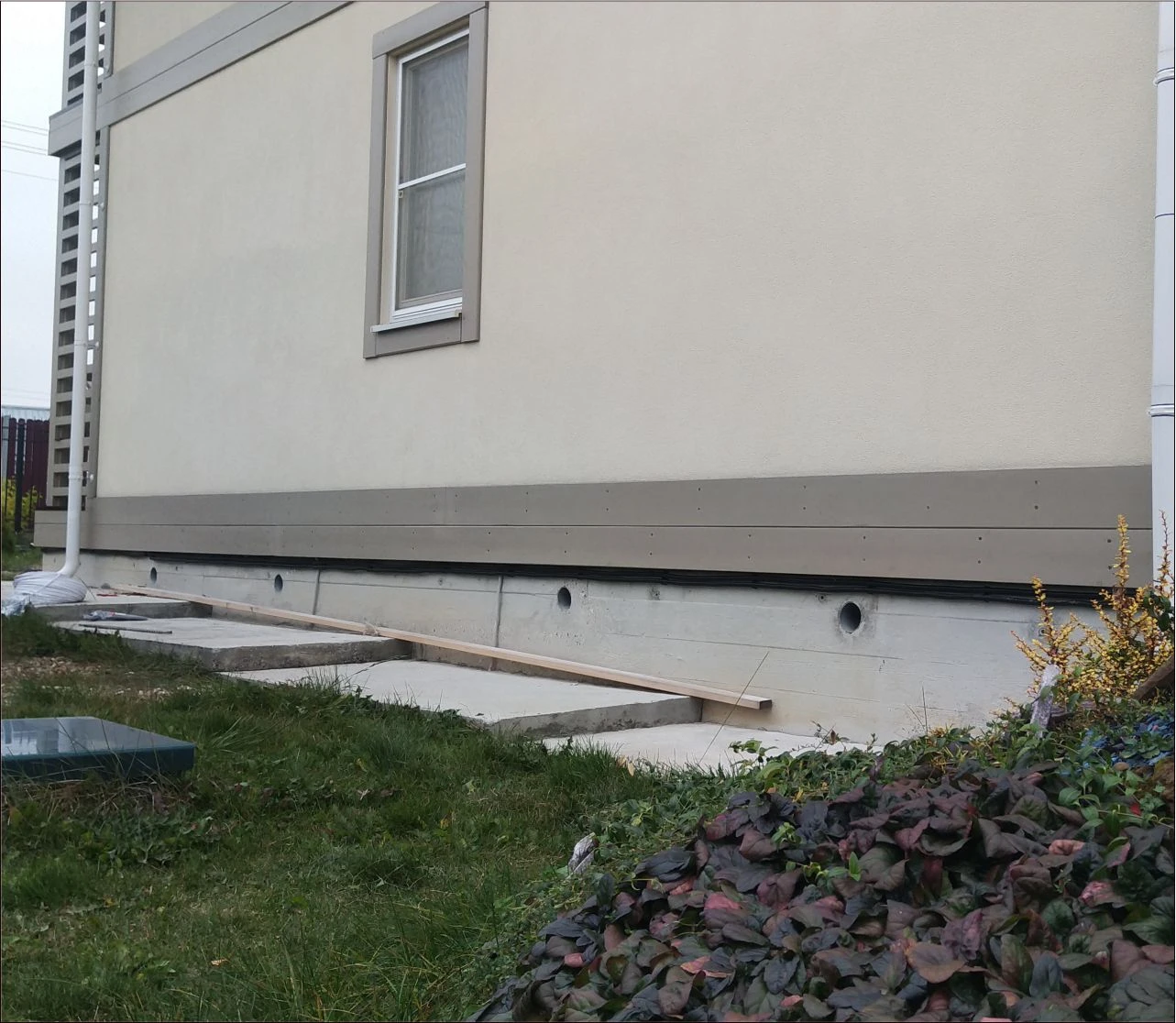

В коттедже в СНТ «50 лет Победы» установили четыре наружные камеры и подключили просмотр со смартфона. Основную проводку провели вдоль фундамента: этот маршрут позволил собрать линии от разных сторон дома и завести их внутрь к оборудованию записи.
Кабельная трасса у основания дома

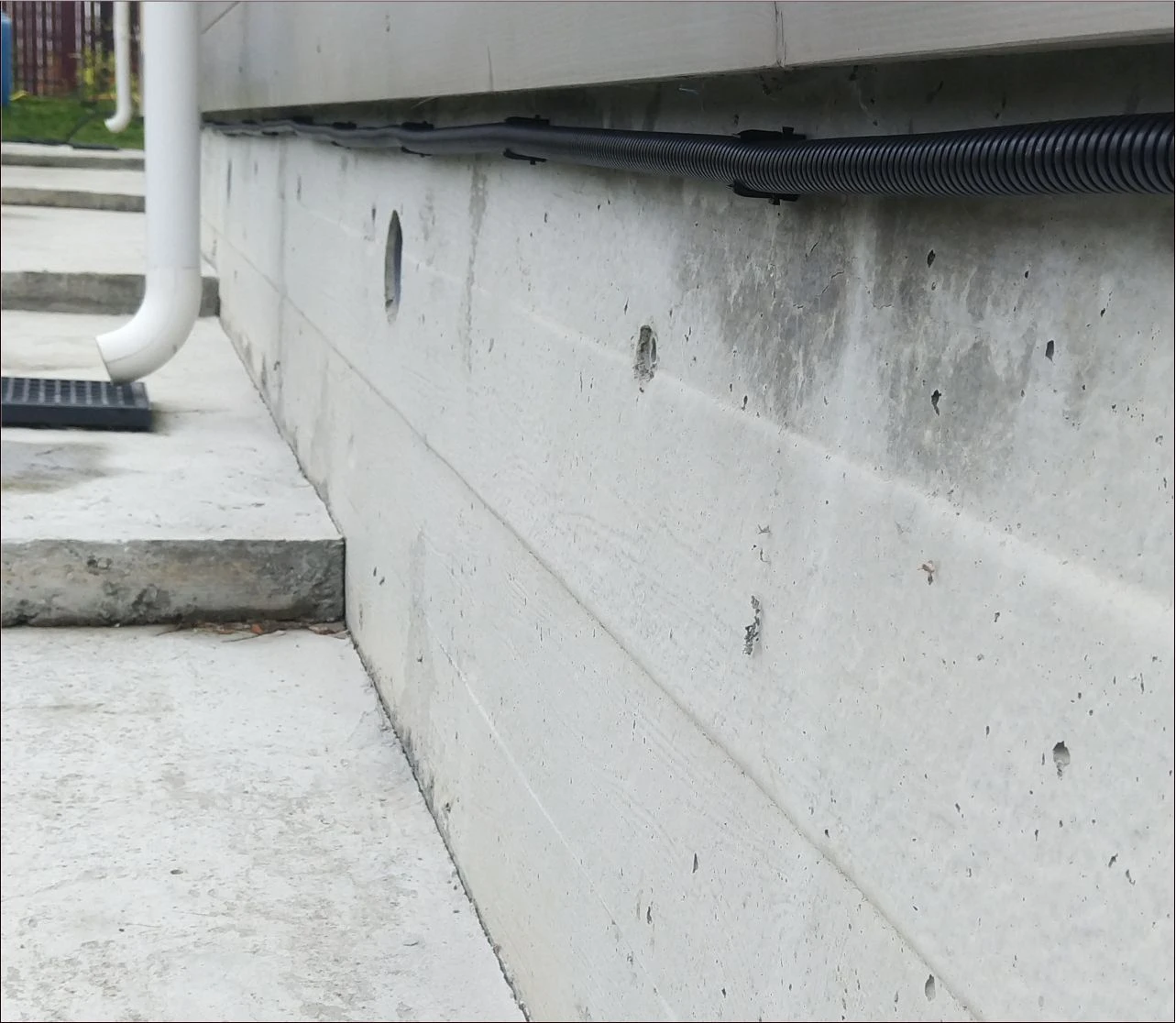

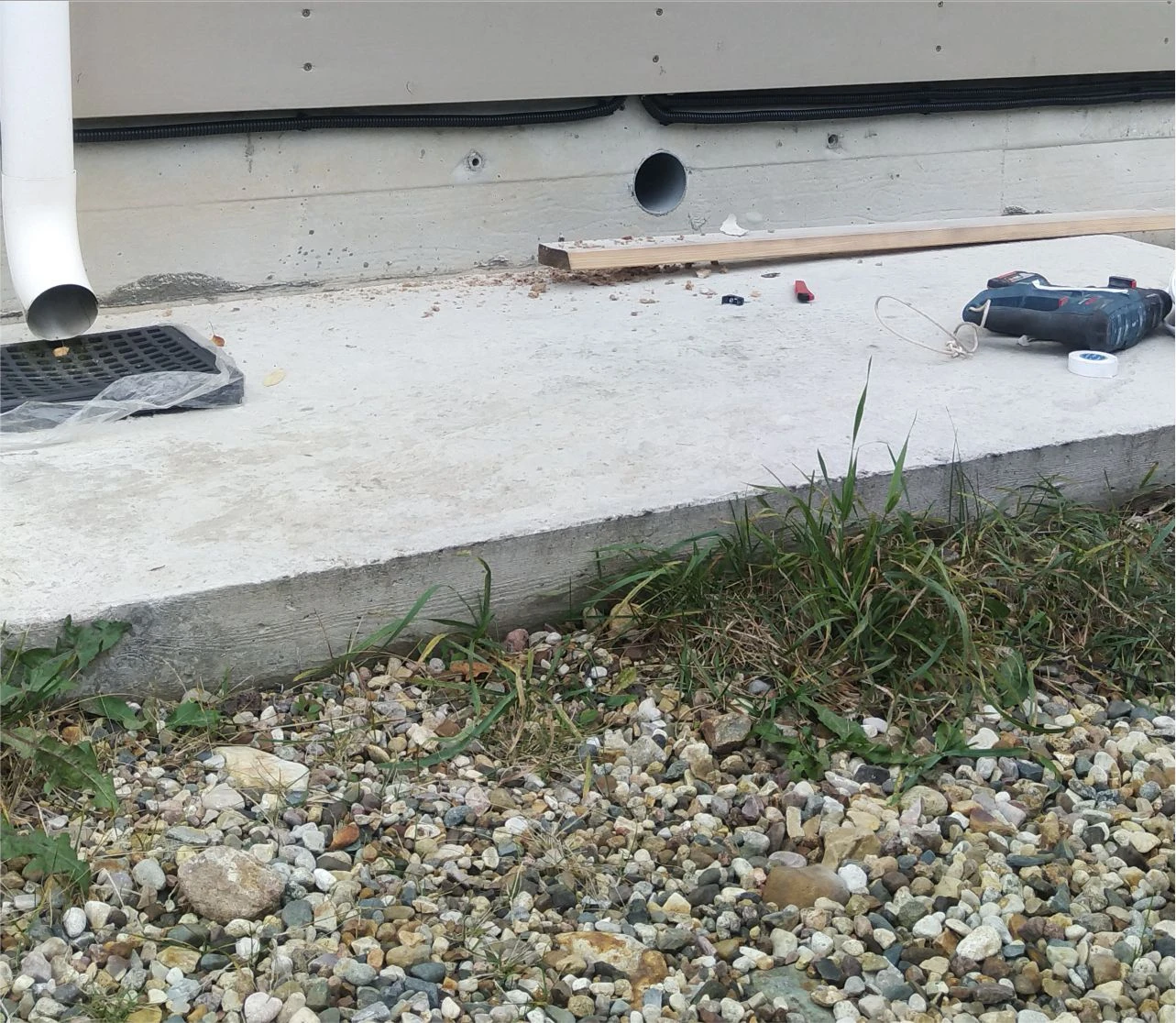

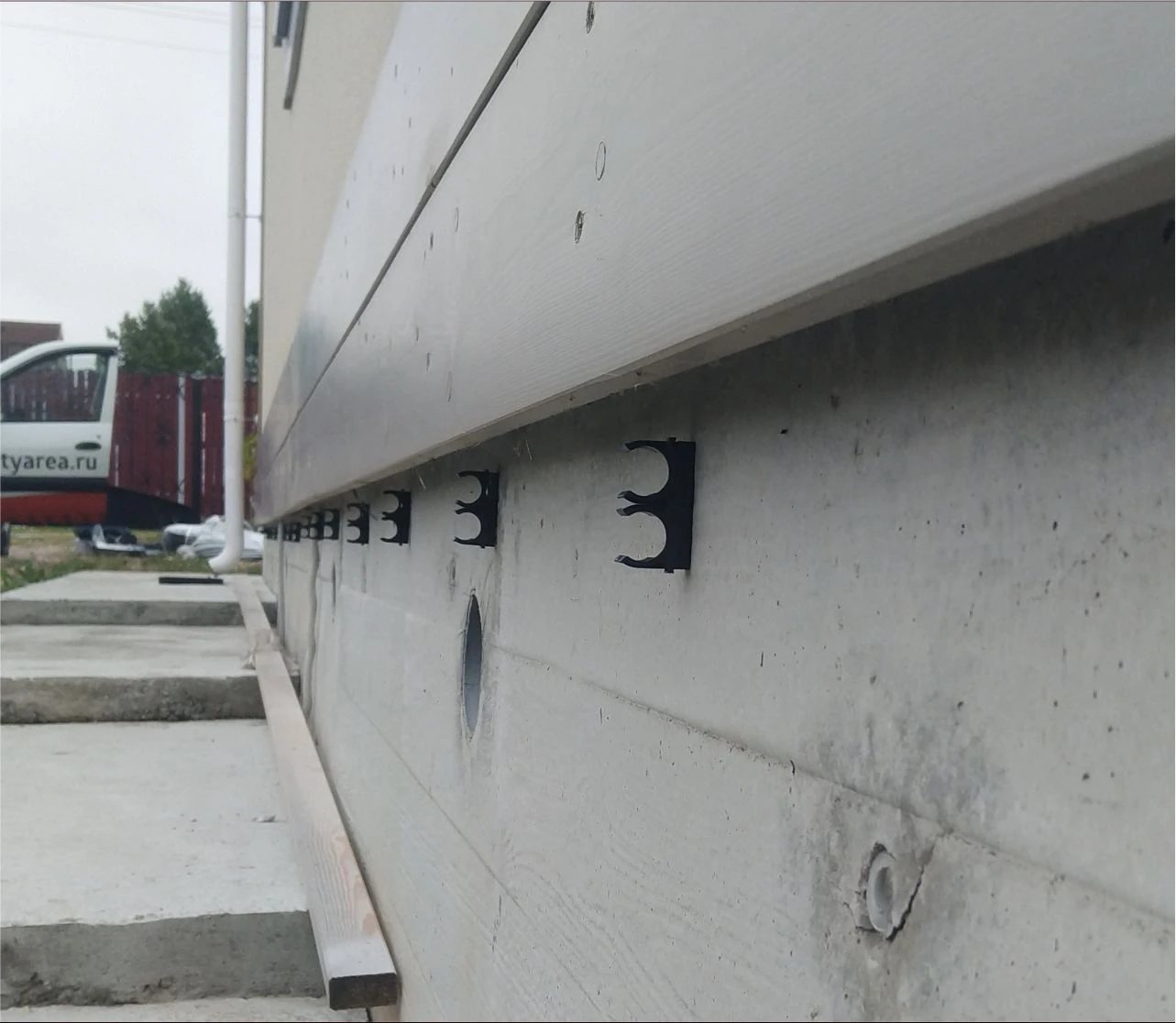

На фотографиях хорошо виден ход монтажа. Сначала вдоль цоколя закрепили держатели, затем уложили в них защитную гофру с кабелем. Трасса проходит под нижней кромкой отделки и огибает участки возле крыльца.

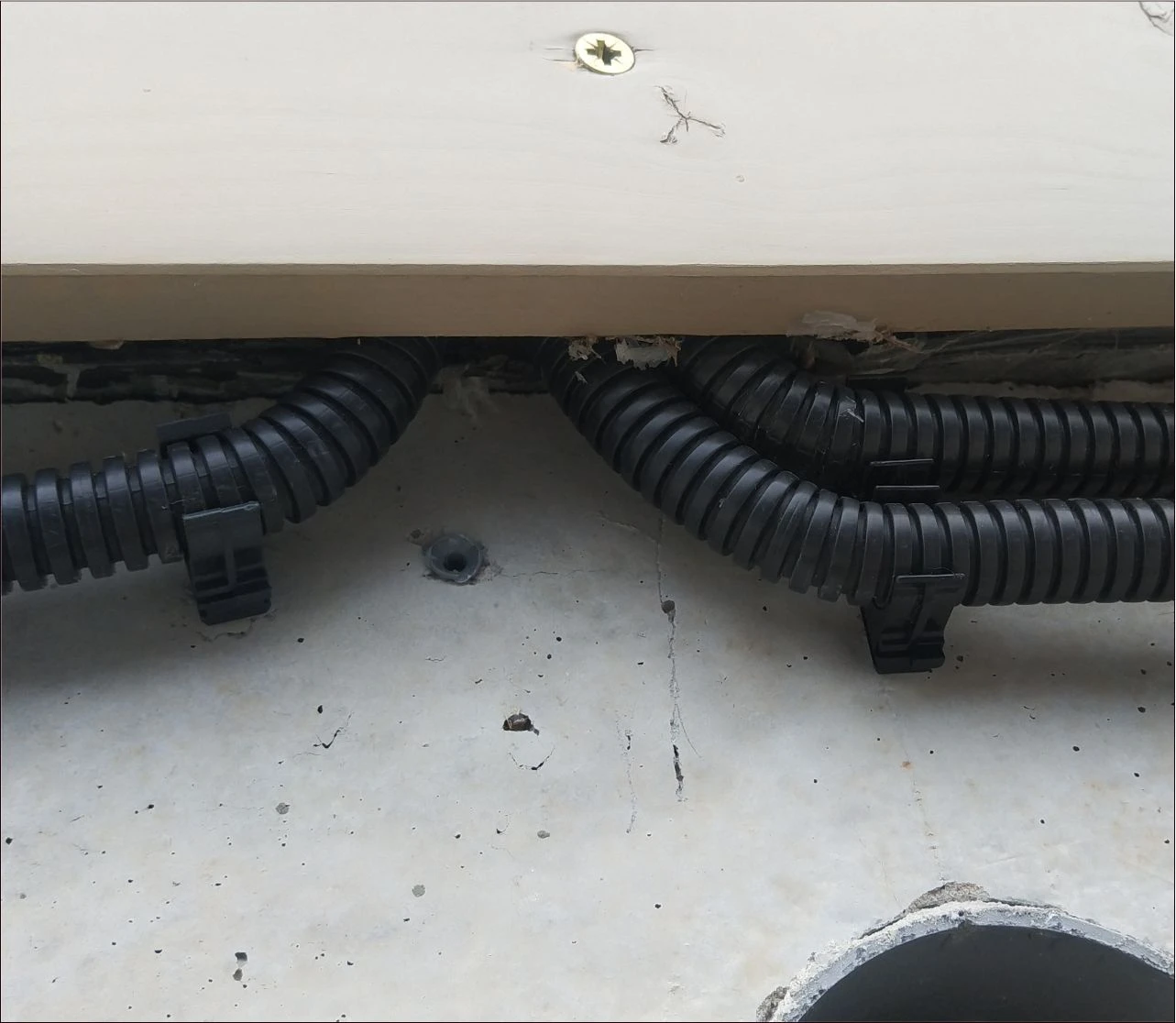

Для системы использовали комбинированный кабель КВК. В нём видеосигнал и питание идут по отдельным жилам в общей оболочке. Проложенная линия вдоль фундамента связывает наружные точки, а в месте ввода несколько труб собраны и заведены в дом.

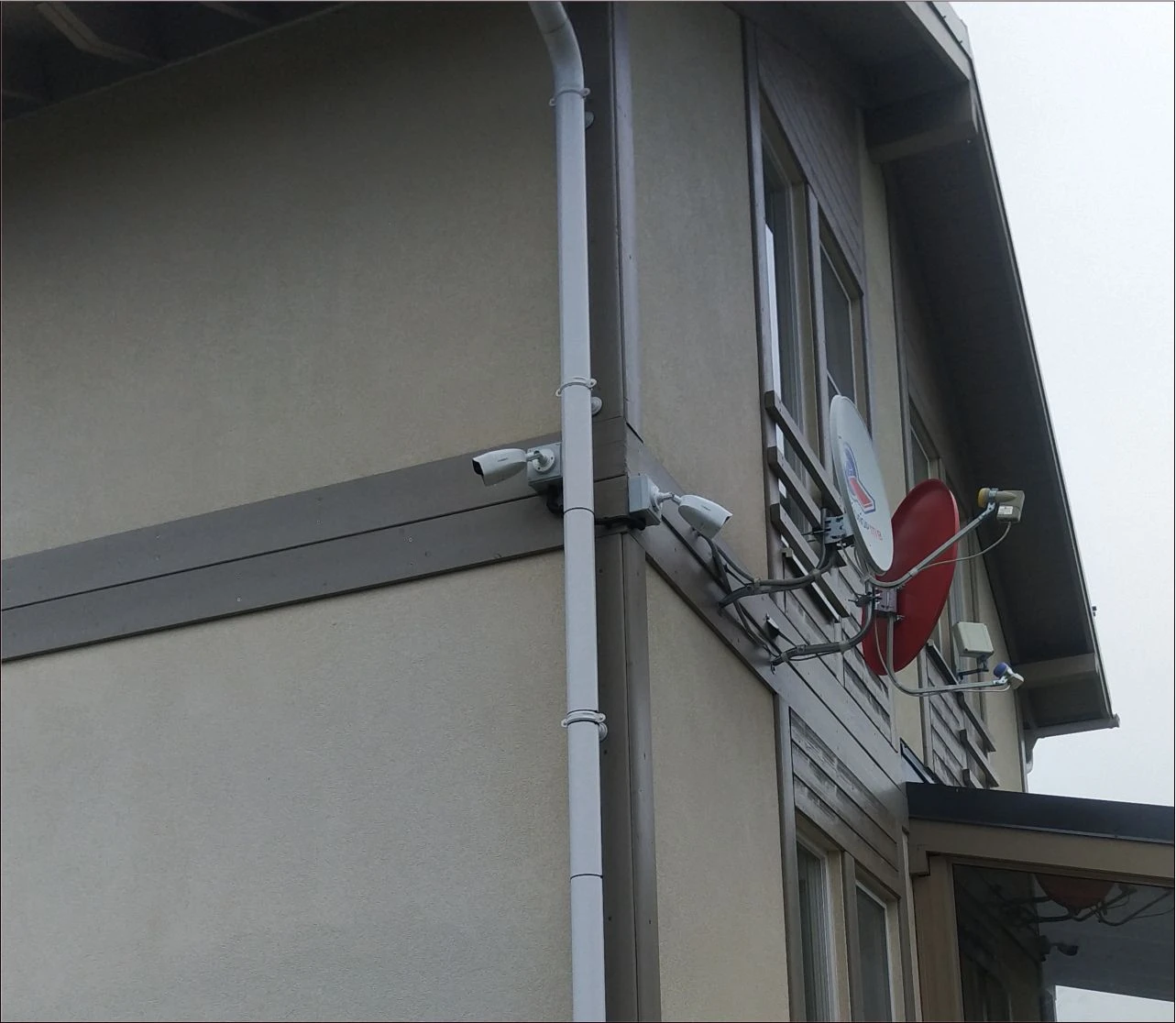

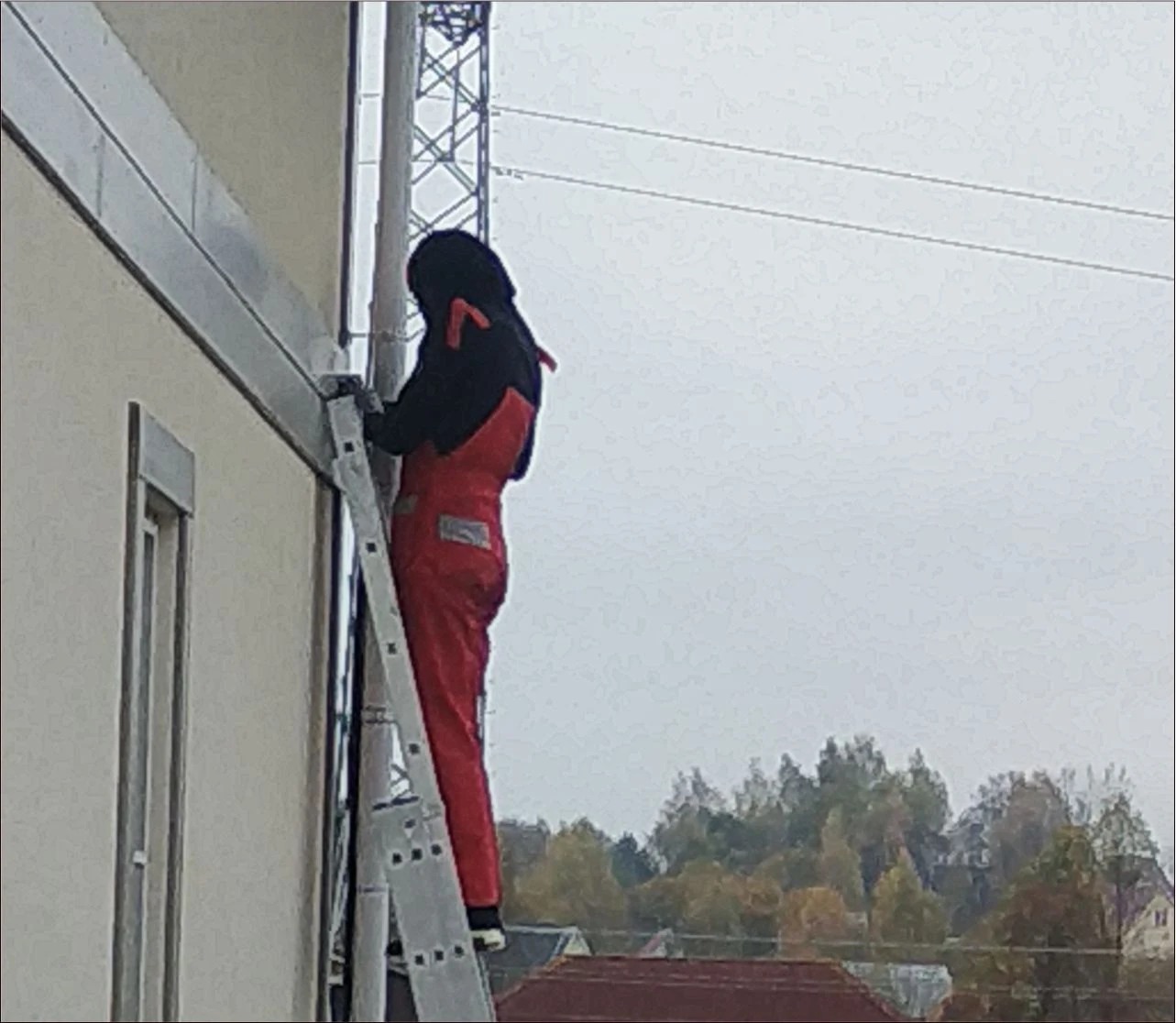

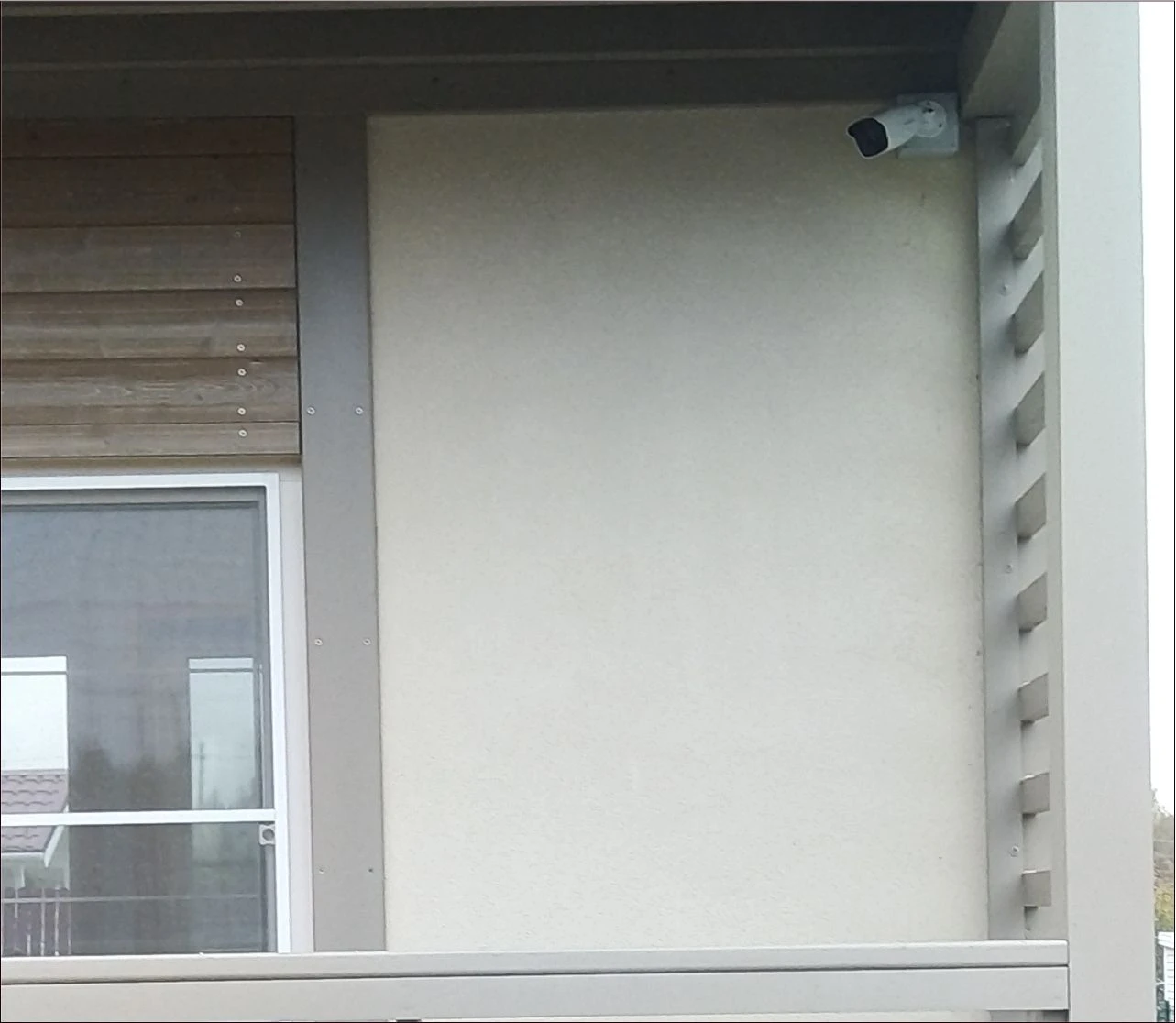

Камеры находятся выше самой трассы, поэтому к ним потребовались подъёмы. Одну из точек установили с лестницы на уровне верхней части фасада; другая смотрит на входную площадку. Монтажные соединения разместили в ответвительных коробках.
Четыре камеры и общий архив

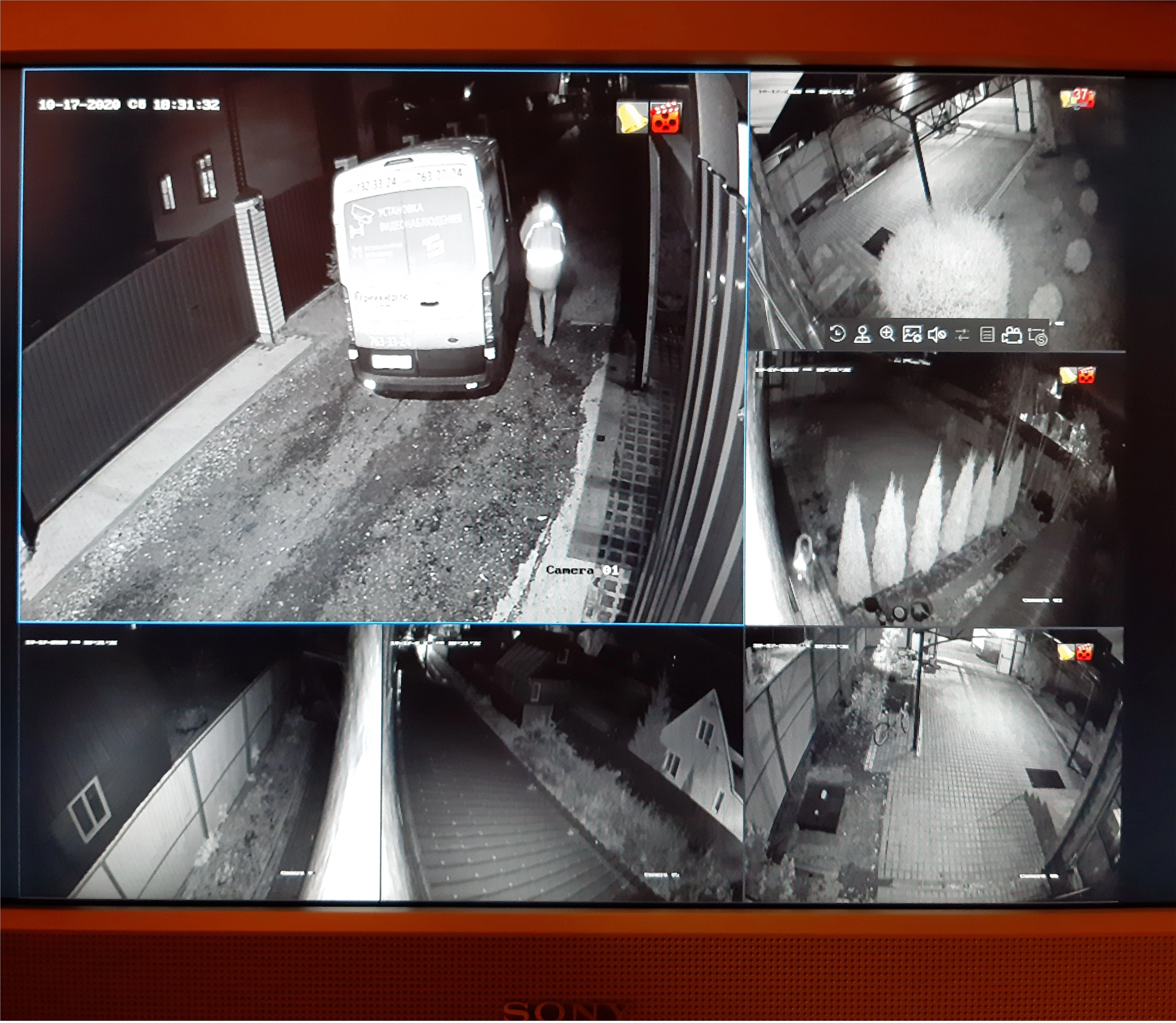

На экране системы видны автомобильная площадка, вход на крыльцо и участки двора по сторонам дома. Каждый ракурс отвечает за свою часть территории. Чтобы проверить событие у входа, можно открыть соответствующий канал, а не искать его на одном отдалённом общем плане.

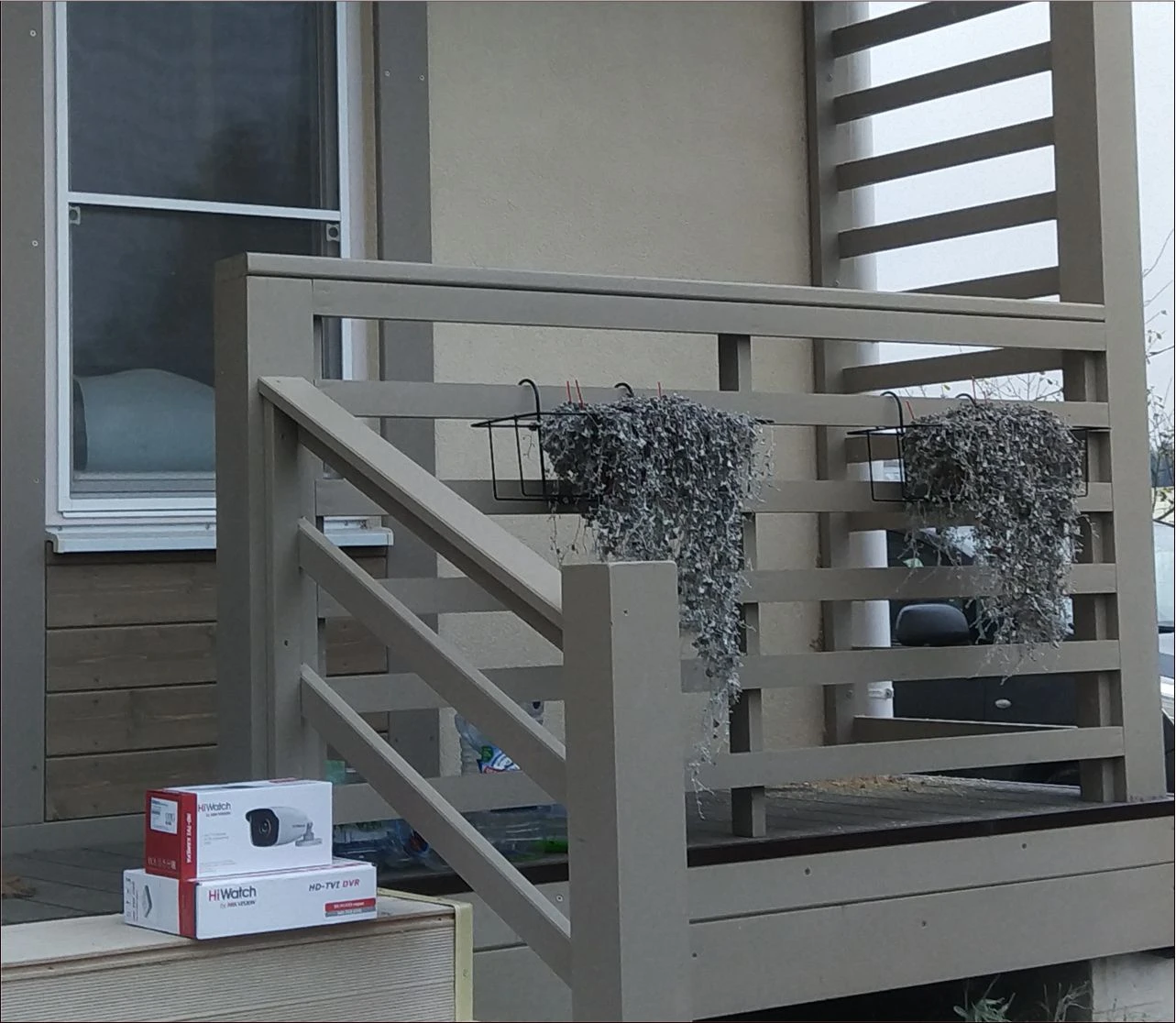

Установили цилиндрические HD-TVI-камеры HiWatch с разрешением 1 Мп и настроили их направление. В этой системе видеонаблюдения для загородного дома все четыре камеры подключены к одному четырёхканальному регистратору.
Для хранения видео использовали жёсткий диск WD Purple на 1 ТБ. Запись остаётся в регистраторе на объекте. Если нужно разобраться в прошедшем событии, находят нужную камеру, дату и время, а важный эпизод сохраняют отдельно. Порядок действий показан в инструкции по поиску и сохранению видеозаписи.
Удалённый доступ после монтажа
На завершающем этапе настроили регистратор и подключили мобильное устройство заказчика. Для просмотра за пределами домашней сети нужен работающий интернет на объекте. Хозяин может проверить обстановку во дворе, находясь в другом месте.
Работы заняли один день. В результате заказчик получил четыре наружных ракурса, запись на общий диск и просмотр с телефона. Главная монтажная особенность проекта — протяжённая проводка у основания готового здания с подъёмами к камерам.
